Nei campi di ricerca industriale e scientifica di alta precisione come la ricerca e sviluppo delle batterie al litio, la preparazione dei materiali semiconduttori, la produzione di supercondensatori e la saldatura laser di precisione, i vani portaoggetti sottovuoto sono apparecchiature fondamentali indispensabili. Forniscono un ambiente estremamente puro, anidro e privo di ossigeno per esperimenti e produzione riempiendo la scatola con gas inerte di elevata purezza e facendolo circolare e filtrando per rimuovere acqua, ossigeno e sostanze attive.

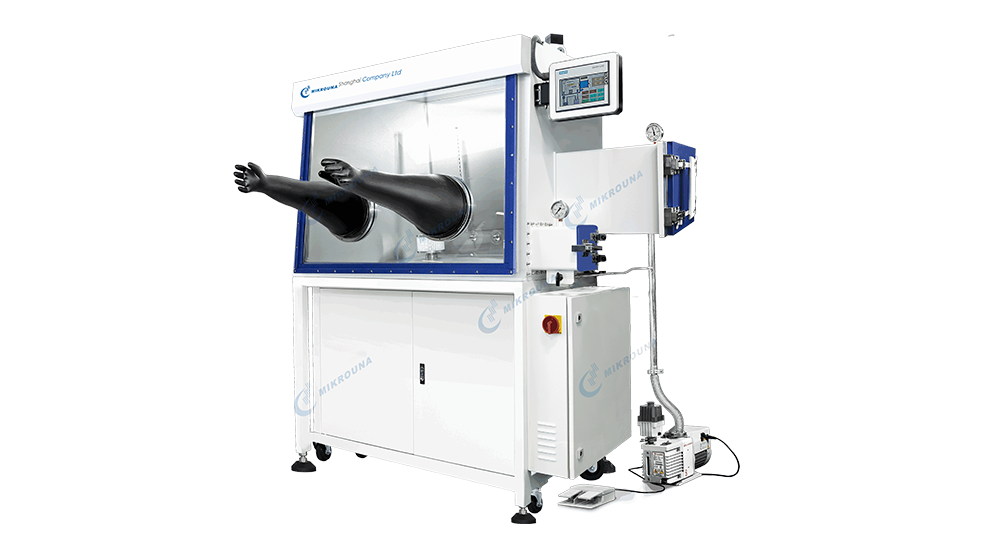

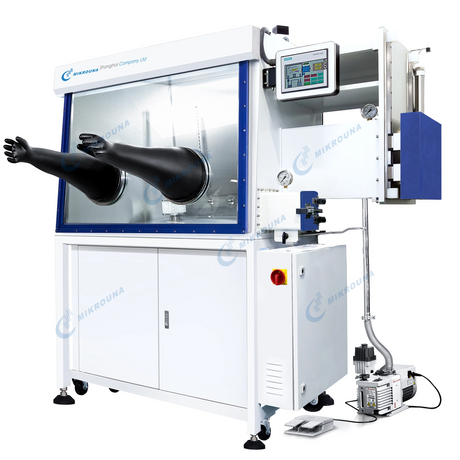

All'interno della struttura complessiva del vano portaoggetti, la camera di transizione, in quanto fulcro che collega l'interno e l'esterno del vano portaoggetti, svolge un ruolo cruciale nel trasferire i materiali in modo efficiente e stabile, garantendo al tempo stesso che l'atmosfera specifica all'interno del vano portaoggetti rimanga intatta.
Poiché i requisiti dei processi moderni continuano ad aumentare, i design tradizionali delle camere di transizione stanno gradualmente rivelando i loro limiti tecnici quando si affrontano esigenze complesse come molteplici camere a guanti che operano in serie e l'elaborazione dei campioni in situ. Questo articolo, insieme a un recente progetto di brevetto per modello di utilità, fornirà un'analisi approfondita di un nuovo componente che risolve efficacemente i punti critici del settore: una camera di transizione riscaldata a forma di T per vani portaoggetti.
I. Sfide tecniche delle tradizionali camere di transizione intermedie

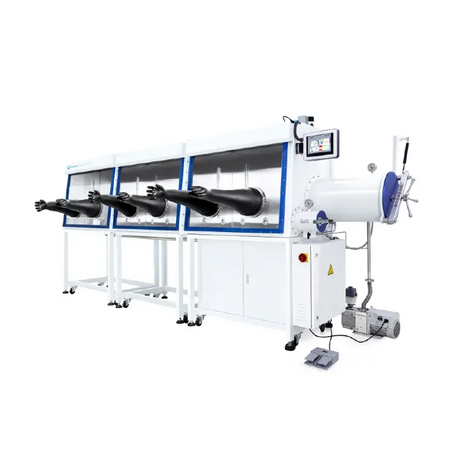

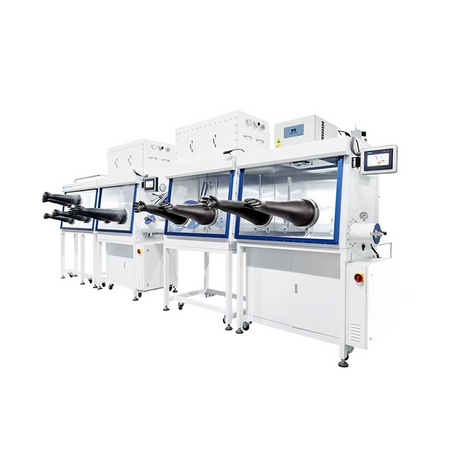

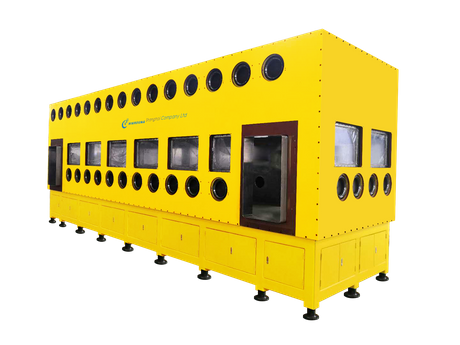

In molti processi avanzati di preparazione dei materiali, a causa della loro complessità, più celle a guanti sono spesso collegate in serie per la produzione automatizzata. Tuttavia, in pratica, le tradizionali camere di transizione intermedie presentano limitazioni significative:
1. Impossibilità di ottenere riscaldamento e asciugatura in situ: nella produzione di batterie agli ioni di litio o nella preparazione di materiali semiconduttori, molti campioni sensibili e materie prime richiedono rigorosi processi di asciugatura, riscaldamento o conservazione termica durante il trasferimento. Le camere di transizione tradizionali hanno solo una funzione di trasporto a canale singolo e non hanno capacità di regolazione della temperatura.
2. Processo di trasferimento complicato e rischio di contaminazione: a causa della mancanza di riscaldamento in situ, i ricercatori devono rimuovere i campioni dalla corrente vano portaoggetti , trasferirli in un dispositivo esterno separato di riscaldamento e asciugatura per il trattamento, quindi restituirli al vano portaoggetti attraverso la camera di transizione. Ciò non solo aumenta notevolmente la complessità dell'operazione e prolunga i tempi di elaborazione, ma aumenta anche significativamente il rischio di contaminazione secondaria o deterioramento dei campioni durante il trasporto.
II. Cos'è una camera di transizione del riscaldamento di tipo T?
Per ovviare alle carenze della suddetta tecnologia di base, i ricercatori hanno progettato una camera di transizione del riscaldamento di tipo T per i vani a guanti che integra le funzioni di 'riscaldamento e asciugatura in situ' e di 'trasferimento multidirezionale senza soluzione di continuità'. La sua struttura scientificamente progettata è costituita principalmente dai seguenti componenti principali:
1. Struttura cilindrica complessiva a forma di T : il corpo principale della camera di transizione è a forma di T. Questo design geometrico consente alle sue estremità sinistra e destra di essere perfettamente collegate rigidamente ai vani portaoggetti esterni sui lati sinistro e destro tramite flange di collegamento ad alta precisione, costruendo un ponte diretto tra le molteplici camere.
2. Design del collegamento della porta a tre guarnizioni : le estremità sinistra, destra e superiore del cilindro a forma di T sono rispettivamente dotate di una prima porta della camera sigillata, una seconda porta della camera sigillata e una terza porta della camera sigillata. Le porte delle camere sinistra e destra vengono utilizzate per controllare il flusso interno del materiale tra i due vani portaoggetti, mentre la terza porta sigillata nella parte superiore si affaccia direttamente sull'ambiente esterno, consentendo una reticolazione efficiente e sicura dei materiali con l'ambiente esterno.
3. Sistema di fili riscaldanti piegati a doppio set : due set di fili riscaldanti ad alta potenza sono avvolti scientificamente sulla superficie esterna del cilindro della camera di transizione. Per evitare perfettamente varie interfacce di rilevamento e componenti meccanici sul cilindro e prevenire interferenze strutturali, i fili riscaldanti vengono appositamente lavorati in una forma curva specifica. Due serie di fili riscaldanti funzionano in parallelo dopo essere stati energizzati, garantendo una distribuzione del calore estremamente uniforme sulla parete interna della camera.
4. Guscio isolante multistrato ad alta efficienza : uno strato di cotone isolante ad alta densità e resistente alle alte temperature è strettamente avvolto attorno ai fili riscaldanti per bloccare il calore e ridurre il consumo di energia. Una copertura protettiva in acciaio inossidabile viene ulteriormente aggiunta all'esterno del cotone isolante, fornendo protezione termica e rendendo l'attrezzatura complessiva più esteticamente gradevole e durevole.
5. Vassoio scorrevole e strumento di controllo della temperatura : sul fondo del cilindro è posizionato uno stabile vassoio scorrevole, che riduce l'attrito durante il trasferimento del materiale e rende più agevoli le operazioni di carico e scarico. Sopra la camera è incorporato uno strumento di misurazione della temperatura ad alta precisione, collegato al sistema di controllo principale esterno per ottenere un monitoraggio in tempo reale e una regolazione intelligente e precisa della temperatura interna.
III. Principali vantaggi tecnologici e valore applicativo
Rispetto alle tecnologie esistenti, questa camera di transizione del riscaldamento a forma di T per i vani a guanti offre notevoli miglioramenti tecnologici e vantaggi economici:
1. Semplificazione rivoluzionaria della catena di processo : integra con successo la funzionalità di riscaldamento efficiente nel tradizionale canale di trasporto del materiale. Durante il trasferimento intermittente dei campioni tra più scatole a guanti, l'essiccazione, il riscaldamento o l'immagazzinamento termico possono essere completati direttamente all'interno della camera di transizione. Ciò elimina le fasi ingombranti del trasferimento tra attrezzature, riduce la probabilità di esposizione del materiale, accorcia significativamente il ciclo di produzione e migliora l'efficienza complessiva della produzione.
2. Eccellente uniformità della temperatura ed elevata sicurezza : grazie all'esclusiva disposizione dell'avvolgimento dei fili riscaldanti curvi a doppio set e all'aggiunta di più strati di cotone isolante, la differenza di temperatura tra le diverse aree all'interno della camera è controllata entro un intervallo minimo, prevenendo efficacemente danni ai campioni sensibili causati dal surriscaldamento localizzato. Il controllo della temperatura del sistema è regolabile e affidabile, fornendo una garanzia per esperimenti precisi.
3. Eccellente adattabilità ambientale e flessibilità multitasking : questa camera di transizione a forma di T possiede una forte compatibilità, in grado di funzionare in modo indipendente e normale sia in modalità riscaldamento/asciugatura che in modalità temperatura ambiente normale. L'apertura e la chiusura flessibili delle tre porte del compartimento sigillato gli consentono di fungere da stazione di rilancio senza soluzione di continuità tra due vani portaoggetti, nonché da porta indipendente per il trasporto di campioni nel mondo esterno, ampliando notevolmente i confini operativi collaborativi del sistema della serie multi-box.
IV. Conclusione
La camera di transizione riscaldata a forma di T per vani a guanti, attraverso la sua ingegnosa combinazione di una struttura a tre porte a forma di T e di una tecnologia di riscaldamento e controllo della temperatura di precisione in situ, supera perfettamente il collo di bottiglia tecnico di ottenere contemporaneamente un flusso di materiale senza soluzione di continuità e un'essiccazione in situ e accumulo di calore durante la lavorazione di materiali avanzati in processi collaborativi multicamera. Con i requisiti sempre più rigorosi per l'ambiente e i processi di produzione in settori come quello delle nuove energie e dei semiconduttori, questa nuova tecnologia pratica fornisce senza dubbio una soluzione ingegneristica delle apparecchiature più efficiente e sicura per la ricerca e sviluppo e la produzione di massa del settore.
