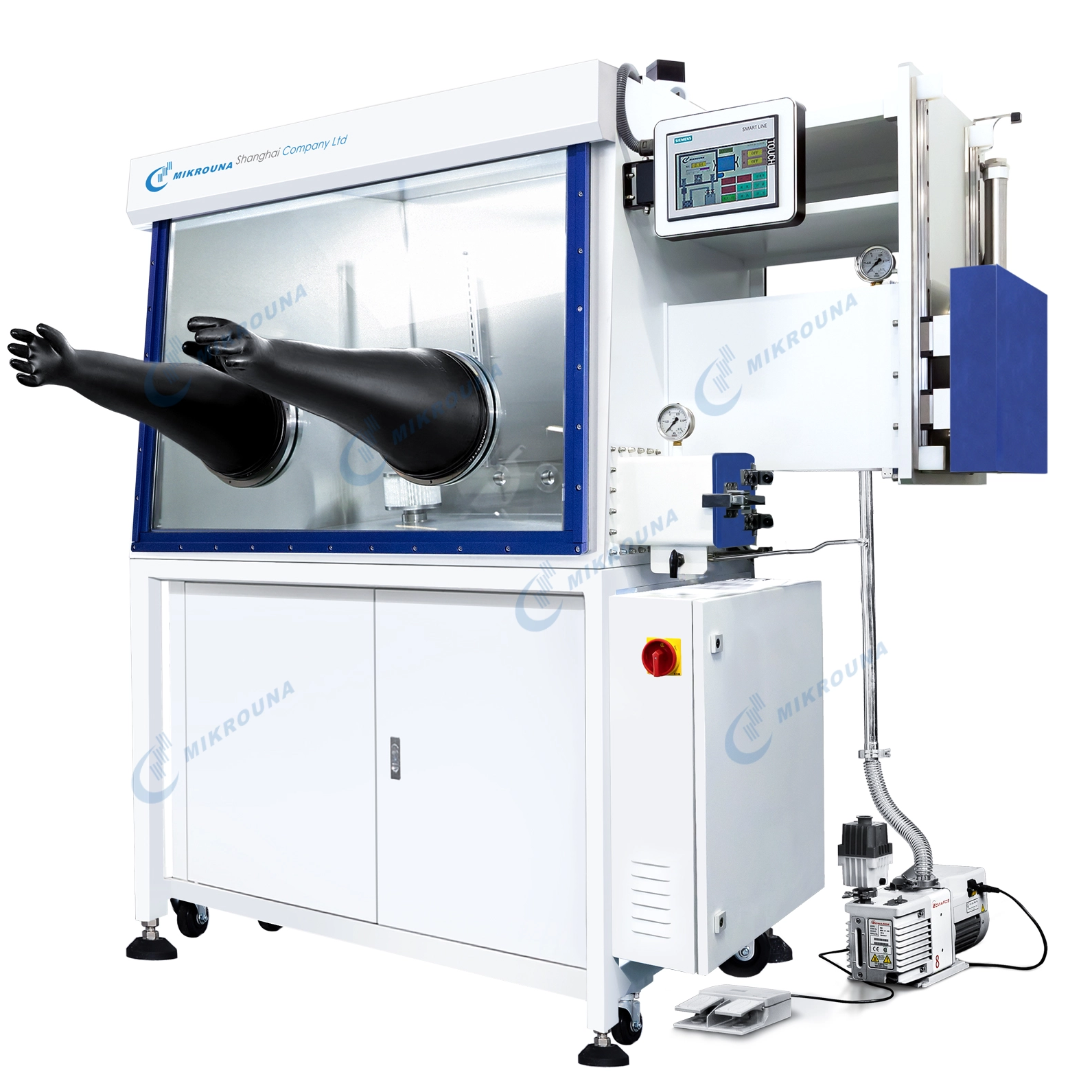

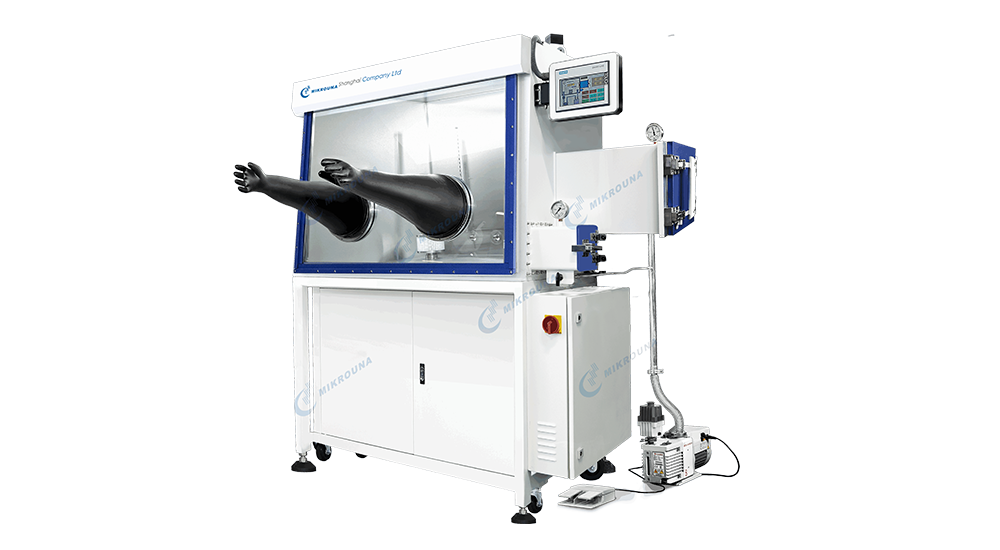

Ve vysoce přesných průmyslových a vědeckých výzkumných oblastech, jako je výzkum a vývoj lithiových baterií, příprava polovodičových materiálů, výroba superkondenzátorů a přesné laserové svařování, jsou vakuové rukavicové boxy nepostradatelným základním vybavením. Poskytují extrémně čisté, bezvodé a bezkyslíkové prostředí pro experimenty a výrobu tím, že se box naplní vysoce čistým inertním plynem a nechá se cirkulovat a filtrovat, aby se odstranila voda, kyslík a aktivní látky.
V rámci celkové konstrukce odkládací schránky hraje přechodová komora jako náboj spojující vnitřek a vnějšek schránky klíčovou roli při efektivním a stabilním přenosu materiálů, přičemž zajišťuje, že specifická atmosféra uvnitř schránky zůstává nedotčena.
Jak se požadavky na moderní procesy neustále zvyšují, tradiční konstrukce přechodových komor postupně odhalují svá technická omezení, když čelí komplexním potřebám, jako je více rukavicových boxů pracujících v sérii a zpracování vzorků in-situ. Tento článek ve spojení s nedávným návrhem patentu na užitný vzor poskytne hloubkovou analýzu nové součásti, která účinně řeší průmyslové problémy – vyhřívané přechodové komory ve tvaru T pro odkládací schránky.
I. Technické výzvy tradičních přechodných komor
V mnoha pokročilých procesech přípravy materiálu se kvůli jejich složitosti často zapojuje více rukavicových boxů do série pro automatizovanou výrobu. V praxi však mají tradiční přechodové komory významná omezení:
1. Neschopnost dosáhnout zahřívání a sušení na místě: Při výrobě lithium-iontových baterií nebo přípravě polovodičového materiálu vyžaduje mnoho citlivých vzorků a surovin přísné sušení, zahřívání nebo tepelné skladování během přenosu. Tradiční přechodové komory mají pouze jednokanálovou transportní funkci a postrádají možnosti regulace teploty.
2. Těžkopádný přenosový proces a riziko kontaminace: Kvůli nedostatku ohřevu in-situ musí výzkumníci odebrat vzorky z proudu odkládací přihrádky , přeneste je do samostatného externího ohřívacího a sušícího zařízení ke zpracování a poté je vraťte do odkládací přihrádky přes přechodovou komoru. To nejen výrazně zvyšuje složitost operace a prodlužuje dobu zpracování, ale také výrazně zvyšuje riziko sekundární kontaminace nebo znehodnocení vzorků během přepravy.
II. Co je tepelná přechodová komora typu T?
Aby se vyřešily nedostatky výše uvedené základní technologie, výzkumníci navrhli tepelnou přechodovou komoru typu T pro rukavicové boxy, která integruje funkce 'zahřívání a sušení na místě' a 'více směrový bezproblémový přenos'. Jeho vědecky navržená struktura se skládá hlavně z následujících základních komponent:
1. Celková válcová konstrukce ve tvaru T : Hlavní tělo přechodové komory má tvar T. Tento geometrický design umožňuje, aby jeho levý a pravý konec byly dokonale pevně spojeny s vnějšími odkládacími schránkami na levé a pravé straně pomocí vysoce přesných spojovacích přírub, které vytvářejí přímý most mezi více komorami.
2. Konstrukce spojení tří utěsněných dveří : Levý, pravý a horní konec válce ve tvaru T jsou vybaveny prvními utěsněnými dveřmi komory, druhými utěsněnými dveřmi komory a třetími utěsněnými dveřmi komory. Levá a pravá dvířka komory se používají k řízení vnitřního toku materiálu mezi dvěma odkládacími schránkami, zatímco třetí utěsněná dvířka nahoře směřují přímo do vnějšího prostředí, což umožňuje účinné a bezpečné zesíťování materiálů s vnějším prostředím.
3. Systém dvousložkového ohýbacího topného drátu : Dvě sady vysoce výkonných topných drátů jsou vědecky navinuty na vnější povrch válce přechodové komory. Aby se dokonale vyhnulo různým detekčním rozhraním a mechanickým součástem na válci a zabránilo se strukturálním interferenci, jsou topné dráty speciálně zpracovány do specifického zakřiveného tvaru. Dvě sady topných drátů fungují po přivedení energie paralelně a zajišťují extrémně rovnoměrné rozložení tepla na vnitřní stěně komory.
4. Vícevrstvá vysoce účinná izolační skořepina : Vrstva vysoce husté izolační bavlny odolné vůči vysokým teplotám je těsně obalena kolem topných drátů, aby zachytila teplo a snížila spotřebu energie. Vně izolační bavlny je dále přidán ochranný kryt z nerezové oceli, který poskytuje tepelnou izolaci a zároveň činí celkové vybavení esteticky příjemnějším a odolnějším.
5. Posuvný zásobník a nástroj pro kontrolu teploty : Stabilní posuvný zásobník je položen na spodní straně válce, snižuje tření během přenosu materiálu a usnadňuje nakládání a vykládání. Nad komorou je zabudován vysoce přesný přístroj pro měření teploty, propojený s externím hlavním řídicím systémem, aby bylo dosaženo monitorování v reálném čase a inteligentního přesného nastavení vnitřní teploty.
III. Základní technologické výhody a aplikační hodnota
Ve srovnání se stávajícími technologiemi nabízí tato topná přechodová komora ve tvaru T pro odkládací schránky významná technologická vylepšení a ekonomické výhody:
1. Revoluční zjednodušení procesního řetězce : Úspěšně integruje funkci efektivního ohřevu do tradičního kanálu pro dopravu materiálu. Během přerušovaného přenosu vzorků mezi více rukavicovými boxy lze sušení, ohřev nebo tepelné skladování dokončit přímo v přechodové komoře. To eliminuje těžkopádné kroky přenosu mezi zařízeními, snižuje pravděpodobnost vystavení materiálu, výrazně zkracuje výrobní cyklus a zlepšuje celkovou efektivitu výroby.
2. Vynikající stejnoměrnost teploty a vysoká bezpečnost : Díky jedinečnému uspořádání vinutí dvousložkových zakřivených topných drátů a přidání několika vrstev izolační bavlny je teplotní rozdíl mezi různými oblastmi v komoře řízen v minimálním rozsahu, což účinně zabraňuje poškození citlivých vzorků způsobené lokalizovaným přehřátím. Regulace teploty systému je nastavitelná a spolehlivá a poskytuje záruku precizních experimentů.
3. Vynikající přizpůsobivost prostředí a flexibilita pro více úkolů : Tato přechodová komora ve tvaru T má silnou kompatibilitu a je schopna pracovat nezávisle a normálně jak v režimu ohřevu/sušení, tak v režimu normální okolní teploty. Flexibilní otevírání a zavírání tří utěsněných dvířek přihrádek umožňuje, aby sloužila jako bezproblémová přenosová stanice mezi dvěma odkládacími schránkami, stejně jako nezávislý port pro přepravu vzorků do vnějšího světa, čímž se značně rozšiřují hranice kolaborativního provozu sériového systému s více boxy.
IV. Závěr
Vyhřívaná přechodová komora ve tvaru T pro odkládací přihrádky díky své důmyslné kombinaci třídveřové konstrukce ve tvaru písmene T a technologie přesného ohřevu a regulace teploty in-situ dokonale překonává technické překážky současného dosažení bezproblémového toku materiálu a sušení na místě a akumulace tepla při zpracování pokročilých materiálů ve vícekomorových kolaborativních procesech. Se stále přísnějšími požadavky na výrobní prostředí a procesy v průmyslových odvětvích, jako jsou nová energetika a polovodiče, tato praktická nová technologie nepochybně poskytuje efektivnější a bezpečnější řešení pro strojírenství zařízení pro průmyslový výzkum a vývoj a hromadnou výrobu.
