در زمینه های صنعتی و علمی با دقت بالا مانند تحقیق و توسعه باتری لیتیومی، آماده سازی مواد نیمه هادی، ساخت ابرخازن، و جوشکاری لیزری دقیق، جعبه های دستکش خلاء تجهیزات اصلی ضروری هستند. آنها با پر کردن جعبه با گاز خنثی با خلوص بالا و گردش و فیلتر کردن آن برای حذف آب، اکسیژن و مواد فعال، محیطی بسیار خالص، بی آب و بدون اکسیژن را برای آزمایش و تولید فراهم می کنند.
در ساختار کلی جعبه دستکش، محفظه انتقال، به عنوان توپی که داخل و خارج جعبه را به هم وصل می کند، نقش مهمی در انتقال موثر و پایدار مواد دارد و در عین حال اطمینان می دهد که جو خاص درون جعبه دست نخورده باقی می ماند.
همانطور که نیازهای فرآیند مدرن همچنان در حال افزایش است، طراحیهای اتاق انتقال سنتی به تدریج محدودیتهای فنی خود را هنگام مواجهه با نیازهای پیچیده مانند جعبههای دستکش چندگانه که به صورت سری و پردازش نمونه درجا کار میکنند آشکار میکنند. این مقاله، در ارتباط با طرح اختراع مدل کاربردی اخیر، تجزیه و تحلیل عمیقی از یک جزء جدید ارائه میکند که به طور موثر نقاط درد صنعت را حل میکند - یک محفظه انتقال گرم T شکل برای جعبههای دستکش.
I. چالش های فنی اتاق های سنتی انتقال متوسط

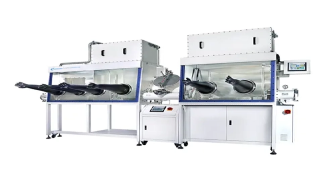

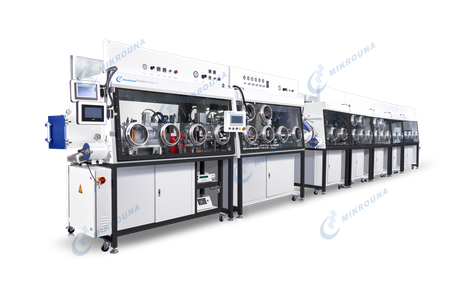

در بسیاری از فرآیندهای پیشرفته آماده سازی مواد، به دلیل پیچیدگی آنها، چندین جعبه دستکش اغلب به صورت سری برای تولید خودکار متصل می شوند. با این حال، در عمل، اتاقهای انتقال میانی سنتی محدودیتهای قابل توجهی دارند:
1. ناتوانی در دستیابی به گرمایش و خشک کردن درجا: در تولید باتری لیتیوم یون یا تهیه مواد نیمه هادی، بسیاری از نمونه ها و مواد خام حساس به خشک کردن، گرم کردن یا ذخیره حرارتی شدید در طول انتقال نیاز دارند. محفظه های انتقال سنتی فقط دارای عملکرد حمل و نقل تک کانالی هستند و فاقد قابلیت تنظیم دما هستند.
2. فرآیند انتقال دست و پاگیر و خطر آلودگی: به دلیل عدم گرمایش در محل، محققان باید نمونه ها را از جریان خارج کنند. جعبه دستکش ، آنها را برای پردازش به یک دستگاه گرمایش و خشک کردن خارجی جداگانه منتقل کنید و سپس آنها را از طریق محفظه انتقال به جعبه دستکش برگردانید. این نه تنها پیچیدگی عملیات را تا حد زیادی افزایش می دهد و زمان پردازش را طولانی تر می کند، بلکه خطر آلودگی ثانویه یا خراب شدن نمونه ها را در طول حمل و نقل به طور قابل توجهی افزایش می دهد.
II. محفظه انتقال گرمایش نوع T چیست؟
برای رفع کاستیهای فناوری پسزمینه فوق، محققان یک محفظه انتقال گرمایش نوع T برای جعبههای دستکش طراحی کردهاند که عملکردهای «گرمایش و خشککردن درجا» و «انتقال بدون درز چند جهته» را یکپارچه میکند. ساختار علمی طراحی شده آن عمدتاً از اجزای اصلی زیر تشکیل شده است:
1. ساختار کلی استوانه ای T شکل : بدنه اصلی محفظه انتقال T شکل است. این طراحی هندسی به انتهای چپ و راست آن اجازه میدهد تا از طریق فلنجهای اتصالی با دقت بالا به طور کامل به جعبههای دستکش خارجی در سمت چپ و راست متصل شوند و یک پل مستقیم بین اتاقهای متعدد ایجاد کنند.
2. طراحی اتصال درب سه مهره : انتهای چپ، راست و بالای سیلندر T شکل به ترتیب با یک درب محفظه مهر و موم شده، یک درب اتاقک مهر و موم شده دوم، و یک درب محفظه مهر و موم شده سوم مجهز شده اند. دربهای محفظه چپ و راست برای کنترل جریان مواد داخلی بین دو جعبه دستکش استفاده میشوند، در حالی که سومین درب مهر و موم شده در بالا مستقیماً رو به محیط خارجی است و امکان اتصال متقابل کارآمد و ایمن مواد با محیط بیرون را فراهم میکند.
3. سیستم سیم گرمایش خمشی دوگانه : دو مجموعه از سیم های گرمایشی با قدرت بالا به طور علمی روی سطح بیرونی سیلندر محفظه انتقال پیچیده شده اند. برای جلوگیری از اتصالات شناسایی مختلف و اجزای مکانیکی روی سیلندر و جلوگیری از تداخل ساختاری، سیمهای گرمایش بهطور خاص به شکل منحنی خاصی پردازش میشوند. دو مجموعه از سیمهای گرمایش پس از برقگرفتن به صورت موازی عمل میکنند و از توزیع بسیار یکنواخت گرما در دیواره داخلی محفظه اطمینان حاصل میکنند.
4. پوسته عایق چند لایه با کارایی بالا : لایه ای از پنبه عایق با چگالی بالا و مقاوم در برابر درجه حرارت بالا به طور محکم در اطراف سیم های گرمایش پیچیده می شود تا در گرما قفل شود و مصرف انرژی کاهش یابد. یک پوشش محافظ از جنس استنلس استیل در خارج از پنبه عایق اضافه می شود و در عین حال تجهیزات کلی را از نظر زیبایی و دوام بیشتر می کند.
5. سینی کشویی و ابزار کنترل دما : یک سینی کشویی پایدار در پایین سیلندر گذاشته شده است که اصطکاک را در حین انتقال مواد کاهش می دهد و عملیات بارگیری و تخلیه را روان تر می کند. یک ابزار اندازه گیری دما با دقت بالا در بالای محفظه تعبیه شده است که با سیستم کنترل اصلی خارجی برای دستیابی به نظارت در زمان واقعی و تنظیم دقیق دقیق دمای داخلی مرتبط است.
III. مزایای اصلی فناوری و ارزش کاربردی
در مقایسه با فناوریهای موجود، این محفظه انتقال گرمایش T شکل برای جعبههای دستکش پیشرفتهای تکنولوژیکی و مزایای اقتصادی قابل توجهی را ارائه میکند:
1. ساده سازی انقلابی زنجیره فرآیند : با موفقیت عملکرد گرمایش کارآمد را در کانال سنتی انتقال مواد ادغام می کند. در طول انتقال متناوب نمونهها بین جعبههای دستکش، خشک کردن، گرم کردن یا ذخیرهسازی حرارتی میتواند مستقیماً در داخل محفظه انتقال کامل شود. این امر مراحل دست و پا گیر انتقال تجهیزات متقابل را حذف می کند، احتمال قرار گرفتن در معرض مواد را کاهش می دهد، چرخه تولید را به طور قابل توجهی کوتاه می کند و کارایی کلی تولید را بهبود می بخشد.
2. یکنواختی دمای عالی و ایمنی بالا : به لطف طرح سیم پیچ منحصربفرد سیم های گرمایش منحنی دوتایی و افزودن چندین لایه پنبه عایق، اختلاف دما بین نواحی مختلف داخل محفظه در حداقل محدوده کنترل می شود و به طور موثر از آسیب به نمونه های حساس ناشی از گرمای بیش از حد موضعی جلوگیری می کند. کنترل دمای سیستم قابل تنظیم و قابل اعتماد است و تضمینی برای آزمایش های دقیق است.
3. سازگاری محیطی عالی و انعطاف پذیری چند وظیفه ای : این محفظه انتقال T شکل دارای سازگاری قوی است و می تواند به طور مستقل و عادی در هر دو حالت گرمایش/خشک کردن و حالت دمای معمولی محیط کار کند. باز و بسته شدن انعطاف پذیر سه درب محفظه مهر و موم شده به آن اجازه می دهد تا به عنوان یک ایستگاه رله بدون درز بین دو جعبه دستکش و همچنین یک پورت مستقل برای انتقال نمونه ها به دنیای خارج عمل کند و مرزهای عملیات مشترک سیستم سری چند جعبه را تا حد زیادی گسترش دهد.
IV. نتیجه گیری
محفظه انتقال حرارتی T شکل برای جعبه های دستکش، از طریق ترکیبی مبتکرانه از ساختار سه دری T شکل و گرمایش درجا و فناوری کنترل دما، به طور کامل بر تنگنای فنی دستیابی به جریان بدون درز مواد و خشک کردن و ذخیره حرارت در محل در هنگام پردازش مواد پیشرفته چند محفظه ای غلبه می کند. با توجه به الزامات سختگیرانه روزافزون برای محیط تولید و فرآیندها در صنایعی مانند انرژی های جدید و نیمه هادی ها، این فناوری جدید کاربردی بدون شک راه حل مهندسی تجهیزات کارآمدتر و ایمن تری را برای تحقیق و توسعه و تولید انبوه صنعت ارائه می دهد.
