In der sich schnell entwickelnden Welt der modernen Elektronik wächst die Nachfrage nach kleineren, schnelleren und effizienteren Geräten kontinuierlich. Im Zentrum dieser Innovationen steht die Halbleiterindustrie, die für die Herstellung von Mikrochips verantwortlich ist, die alles antreiben, vom Smartphone bis zum Satelliten. Allerdings ist die Herstellung von Halbleitern ein heikler und präziser Prozess, der ein Höchstmaß an Umweltkontrolle erfordert. Selbst kleinste Verunreinigungen – wie ein Staubkorn oder eine Spur Feuchtigkeit – können eine Halbleiterkomponente beschädigen und ihre Leistung beeinträchtigen.
Um diese empfindlichen Materialien zu schützen und optimale Arbeitsbedingungen zu gewährleisten, ist ein Gerät unverzichtbar geworden: das Handschuhfach. Handschuhboxen bieten eine versiegelte, kontrollierte Umgebung, die es Ingenieuren und Technikern ermöglicht, Materialien zu handhaben und Experimente durchzuführen, ohne sie der Luft oder Feuchtigkeit der Außenwelt auszusetzen. In der Halbleiterindustrie, wo Sauberkeit und Präzision an erster Stelle stehen, sind Handschuhboxen nicht nur hilfreich – sie sind unverzichtbar.
Dieser Artikel untersucht die Bedeutung von Handschuhkästen in der Halbleiterfertigung, ihre Funktionsweise, ihre spezifische Rolle in verschiedenen Produktionsphasen und die Vorteile, die sie bei der Gewährleistung der Qualität und Zuverlässigkeit von Halbleiterbauelementen bieten.

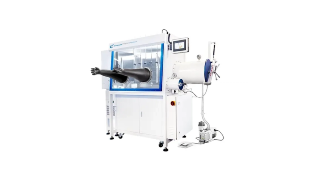

Was ist ein Handschuhfach?
A Die Handschuhbox ist ein versiegeltes Gehäuse, das es Benutzern ermöglicht, Objekte in einer kontrollierten Atmosphäre mit integrierten Handschuhen zu manipulieren. Die Innenumgebung kann individuell angepasst werden, um Luft, Feuchtigkeit, Staub und andere Verunreinigungen auszuschließen. Die meisten Handschuhkästen sind mit Inertgasen wie Stickstoff oder Argon gefüllt, die für eine saubere und stabile Arbeitsumgebung sorgen.
Zu den Hauptfunktionen eines Handschuhfachs gehören:
Verhinderung einer Kontamination aus der Umgebung
Aufrechterhaltung extrem niedriger Sauerstoff- und Luftfeuchtigkeitswerte
Ermöglicht den sicheren Umgang mit empfindlichen oder gefährlichen Materialien
Unterstützung von Versuchs- oder Produktionsaufgaben, die eine hohe Präzision erfordern
In der Halbleiterfertigung werden Handschuhboxen zum Umgang mit Materialien und Komponenten verwendet, die durch die Einwirkung normaler atmosphärischer Bedingungen beschädigt oder beeinträchtigt würden.
Warum ist die Umweltkontrolle in der Halbleiterindustrie so wichtig?
Halbleiter bestehen aus Materialien wie Silizium, Galliumarsenid und anderen Verbundelementen, die äußerst empfindlich gegenüber Verunreinigungen sind. Während der Herstellung durchlaufen diese Materialien mehrere komplexe Prozesse wie Dotierung, Ätzung, Lithographie und Abscheidung, die alle unter extrem sauberen Bedingungen erfolgen müssen.
Selbst mikroskopisch kleine Partikel können verheerende Auswirkungen auf die Chipfunktionalität haben. Zum Beispiel:
Feuchtigkeit kann zu unerwünschter Oxidation führen und die elektrischen Eigenschaften von Halbleiterbauteilen beeinträchtigen.
Sauerstoff kann mit Dotierstoffen reagieren oder Dünnschichtabscheidungsprozesse stören.
Staub oder Partikel können Kurzschlüsse oder offene Schaltkreise auf einem Mikrochip verursachen und ihn unbrauchbar machen.
Handschuhboxen bieten eine kontrollierte Umgebung, die diese Bedrohungen beseitigt. Durch die Aufrechterhaltung einer niedrigen Luftfeuchtigkeit und eines niedrigen Sauerstoffgehalts (oft unter 1 Teil pro Million) bieten sie einen sauberen und sicheren Raum für die Halbleiterverarbeitung.
Anwendungen von Handschuhboxen in der Halbleiterfertigung
Handschuhboxen werden in mehreren Phasen der Halbleiterforschung, -entwicklung und -produktion eingesetzt. Zu den Schlüsselbereichen, in denen sie eine entscheidende Rolle spielen, gehören:
1. Materialhandhabung und -vorbereitung
Halbleiterbauelemente erfordern häufig die Verwendung hochreiner Metalle, Dotierstoffe und Chemikalien. Diese Materialien müssen in einer kontaminationsfreien Umgebung übertragen und vorbereitet werden, um ihre Reinheit zu bewahren.
Handschuhboxen ermöglichen Technikern:
Wiegen, mischen und handhaben Sie Pulver ohne Einwirkung von Feuchtigkeit oder Sauerstoff
Lagern und transportieren Sie Chemikalien sicher
Bereiten Sie Targetmaterialien zum Sputtern oder Aufdampfen vor
Dadurch wird das Kontaminationsrisiko verringert und eine gleichbleibende Leistung gewährleistet.
2. Dünnschichtabscheidung
Dünne Filme sind in Halbleiterbauelementen unerlässlich. Sie werden in Transistoren, Solarzellen, Sensoren und integrierten Schaltkreisen eingesetzt. Viele dieser Filme reagieren empfindlich auf Sauerstoff und Wasser, insbesondere in den frühen Stadien der Bildung.
Gloveboxen, die in Systeme zur physikalischen Gasphasenabscheidung (PVD) oder chemischen Gasphasenabscheidung (CVD) integriert sind, sorgen für die inerte Atmosphäre, die für ein gleichmäßiges Filmwachstum erforderlich ist. Sie stellen sicher, dass es aufgrund der Lufteinwirkung nicht zu unerwünschten chemischen Reaktionen kommt, wodurch die Schichtqualität und die Geräteleistung verbessert werden.
3. Lithographie und Fotolack-Handhabung
Bei der Fotolithographie wird Licht verwendet, um Halbleiterwafer zu strukturieren. Bei dem Verfahren werden lichtempfindliche und chemisch reaktive Fotolackmaterialien verwendet. Feuchtigkeitseinwirkung kann diese Materialien zerstören und die Genauigkeit des Musters beeinträchtigen.
In einer Handschuhbox kann das Auftragen und Entwickeln des Fotolacks ohne Beeinträchtigung durch Umwelteinflüsse erfolgen. Dies führt zu einer besseren Auflösung, einer höheren Ausbeute und geringeren Fehlerraten.
4. Ätzen und Reinigen
Durch Ätzen werden Schichten von der Waferoberfläche entfernt, um die gewünschten Strukturen zu erzeugen. Viele Ätzmittel sind reaktiv und müssen vorsichtig gehandhabt werden. In einigen Fällen erfordert das Trockenätzen den Einsatz von Plasma oder korrosiven Gasen.
Eine Handschuhbox bietet die perfekte Umgebung für den sicheren Umgang mit Ätzchemikalien und -prozessen. Es schützt sowohl die Materialien als auch die Bediener und stellt sicher, dass das Ätzen ohne Kontamination oder Unfälle erfolgt.
5. Montage und Verpackung
Sobald die Chips hergestellt sind, müssen sie kontaminationsfrei verpackt und zusammengebaut werden. Dazu gehören das Bonden von Drähten, das Anbringen von Komponenten und das Versiegeln des Geräts in einer Schutzhülle.
Handschuhboxen werden verwendet für:
Empfindliche Halbleiterteile ausrichten und montieren
Führen Sie abschließende Qualitätsprüfungen unter kontrollierter Beleuchtung und Atmosphäre durch
Verpackungen ohne Lufteinwirkung verschließen
Dies ist besonders wichtig für hochzuverlässige Anwendungen wie die Luft- und Raumfahrt oder die medizinische Elektronik, bei denen ein Produktausfall keine Option ist.
Merkmale einer Handschuhbox in Halbleiterqualität
Um den Anforderungen der Halbleiterproduktion gerecht zu werden, sind Handschuhboxen mit spezifischen Funktionen ausgestattet, wie zum Beispiel:
Ultrareine Atmosphäre
Inerte Gase wie Stickstoff oder Argon werden kontinuierlich umgewälzt und gereinigt.
Der Sauerstoff- und Feuchtigkeitsgehalt wird auf unter 1 ppm geregelt.
HEPA/ULPA-Filtration
Hocheffiziente Filter entfernen mikroskopisch kleine Partikel, um im Handschuhfach Reinraumstandards der Klasse 100 oder besser zu gewährleisten.
Vakuum-Vorkammern
Diese ermöglichen die Einführung von Komponenten oder Werkzeugen, ohne die interne Umgebung zu stören.
Integrierte Überwachungssysteme
Echtzeitverfolgung von Sauerstoff, Luftfeuchtigkeit, Temperatur und Druck
Alarmsysteme und Remote-IoT-Zugriff für volle Kontrolle
Modularer Aufbau
Handschuhboxen können mit integrierten Werkzeugen wie Schleuderbeschichtern, Verdampfern und Mikroskopen individuell angepasst werden, um komplette Arbeitsplätze zu schaffen.
Vorteile der Verwendung von Handschuhboxen in der Halbleiterforschung und -produktion
1. Verbesserter Ertrag
Durch die Minimierung der Kontamination und die Bereitstellung stabiler Prozessbedingungen tragen Gloveboxen dazu bei, die Anzahl der verwendbaren Chips pro Charge zu erhöhen.
2. Erhöhte Zuverlässigkeit
In Handschuhboxen hergestellte Halbleiterbauelemente sind tendenziell zuverlässiger und langlebiger, was sie ideal für geschäftskritische Anwendungen macht.
3. Sicherere Handhabung
Viele in der Halbleiterfertigung verwendete Materialien sind giftig, ätzend oder entflammbar. Ein Handschuhfach stellt eine Barriere dar, die die Arbeiter vor der Exposition schützt.
4. Niedrigere Fehlerraten
Handschuhboxen reduzieren das Vorhandensein von Partikeln und chemischen Verunreinigungen, die bei der Verarbeitung zu Mängeln führen.
5. Unterstützung für fortgeschrittene Materialien
Neue Halbleitertechnologien wie Perowskite, 2D-Materialien und Verbindungshalbleiter sind oft noch empfindlicher als herkömmliches Silizium. Handschuhboxen ermöglichen ihre Forschung und Entwicklung.
Die Rolle von Handschuhfächern in Technologien der nächsten Generation
Während sich Halbleiter weiterentwickeln, um den Anforderungen von 5G, künstlicher Intelligenz, Quantencomputing und erneuerbaren Energien gerecht zu werden, werden neue Materialien und Prozesse eingeführt. Diese erfordern oft noch strengere Umweltkontrollen.
Zum Beispiel:
Leistungsgeräte aus Galliumnitrid (GaN) und Siliziumkarbid (SiC) erfordern extrem saubere Verarbeitungsumgebungen.
Flexible Elektronik verwendet organische Materialien, die sich an der Luft schnell zersetzen.
Photonische Chips für Quantencomputing benötigen eine hochpräzise Ausrichtung und eine kontaminationsfreie Verpackung.
Handschuhboxen sind einzigartig positioniert, um diesen Anforderungen gerecht zu werden. Sie sind nicht nur ein Werkzeug der Gegenwart, sondern eine Grundlage für die Zukunft der Halbleitertechnologie.
Abschluss
In der Halbleiterindustrie, in der Perfektion der Standard ist, spielen Handschuhboxen eine entscheidende Rolle bei der Gewährleistung sauberer, kontrollierter und sicherer Umgebungen für Fertigung und Forschung. Von der Materialvorbereitung bis zur Endverpackung bieten sie die atmosphärische Stabilität und den Kontaminationsschutz, die für die Herstellung zuverlässiger Hochleistungsgeräte erforderlich sind.
Da die Branche weiterhin technologische Grenzen verschiebt, bleiben Handschuhboxen ein entscheidender Vermögenswert – sie unterstützen Innovationen, verbessern die Erträge und ermöglichen die Entwicklung von Halbleiterlösungen der nächsten Generation. Ob in akademischen Labors oder fortschrittlichen Fertigungsanlagen, ihre Präsenz ist ein Beweis dafür, wie wichtig Präzision und Kontrolle bei der Schaffung der elektronischen Welt sind, auf die wir angewiesen sind.
