W szybko rozwijającym się świecie nowoczesnej elektroniki zapotrzebowanie na mniejsze, szybsze i wydajniejsze urządzenia stale rośnie. W sercu tych innowacji leży przemysł półprzewodników, odpowiedzialny za tworzenie mikrochipów zasilających wszystko, od smartfonów po satelity. Jednakże produkcja półprzewodników to delikatny i precyzyjny proces, który wymaga najwyższego poziomu kontroli środowiska. Nawet najmniejsze zanieczyszczenia — takie jak drobinka kurzu lub ślad wilgoci — mogą uszkodzić element półprzewodnikowy i pogorszyć jego działanie.
Aby chronić te wrażliwe materiały i zapewnić optymalne warunki pracy, jeden element wyposażenia stał się absolutnie niezbędny: schowek rękawicowy. Komory rękawicowe zapewniają szczelne, kontrolowane środowisko, które umożliwia inżynierom i technikom obsługę materiałów i przeprowadzanie eksperymentów bez narażania ich na działanie powietrza i wilgoci ze świata zewnętrznego. W przemyśle półprzewodników, gdzie czystość i precyzja są najważniejsze, schowki rękawicowe są nie tylko pomocne, ale wręcz niezbędne.
W tym artykule zbadano znaczenie komory rękawicowe w produkcji półprzewodników, sposób ich funkcjonowania, ich specyficzna rola na różnych etapach produkcji oraz zalety, jakie oferują w zapewnianiu jakości i niezawodności urządzeń półprzewodnikowych.
Co to jest pudełko na rękawiczki?

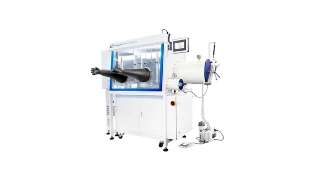

A schowek rękawicowy to szczelna obudowa, która pozwala użytkownikom manipulować przedmiotami w kontrolowanej atmosferze za pomocą wbudowanych rękawic. Środowisko wewnętrzne można dostosować tak, aby wykluczało powietrze, wilgoć, kurz i inne zanieczyszczenia. Większość komór rękawicowych jest wypełniona gazami obojętnymi, takimi jak azot lub argon, które zapewniają czyste i stabilne środowisko pracy.
Do głównych funkcji schowka rękawicowego zalicza się:
Zapobieganie zanieczyszczeniom z otoczenia
Utrzymywanie bardzo niskiego poziomu tlenu i wilgotności
Umożliwiają bezpieczne obchodzenie się z materiałami wrażliwymi lub niebezpiecznymi
Wspomaganie zadań eksperymentalnych lub produkcyjnych wymagających dużej precyzji
W produkcji półprzewodników komory rękawicowe służą do przenoszenia materiałów i komponentów, które mogłyby ulec uszkodzeniu lub degradacji w wyniku wystawienia na działanie normalnych warunków atmosferycznych.
Dlaczego kontrola środowiska jest tak ważna w przemyśle półprzewodników?
Półprzewodniki są wykonane z materiałów takich jak krzem, arsenek galu i inne pierwiastki złożone, które są niezwykle wrażliwe na zanieczyszczenia. Podczas produkcji materiały te przechodzą kilka złożonych procesów, takich jak domieszkowanie, trawienie, litografia i osadzanie – a wszystkie one muszą odbywać się w wyjątkowo czystych warunkach.
Nawet mikroskopijne cząsteczki mogą mieć niszczycielski wpływ na funkcjonalność chipa. Na przykład:
Wilgoć może powodować niepożądane utlenianie, wpływając na właściwości elektryczne elementów półprzewodnikowych.
Tlen może reagować z domieszkami lub zakłócać procesy osadzania cienkowarstwowego.
Kurz lub cząstki mogą powodować zwarcia lub przerwy w mikrochipie, czyniąc go bezużytecznym.
Komory rękawicowe oferują kontrolowane środowisko, które eliminuje te zagrożenia. Utrzymując niski poziom wilgotności i tlenu (często poniżej 1 części na milion), zapewniają czystą i bezpieczną przestrzeń do obróbki półprzewodników.
Zastosowania rękawiczek w produkcji półprzewodników
Pudełka rękawicowe są wykorzystywane na wielu etapach badań, rozwoju i produkcji półprzewodników. Do kluczowych obszarów, w których odgrywają kluczową rolę, należą:
1. Obsługa i przygotowanie materiałów
Urządzenia półprzewodnikowe często wymagają stosowania metali, domieszek i chemikaliów o wysokiej czystości. Aby zachować ich czystość, materiały te muszą być przenoszone i przygotowywane w warunkach wolnych od zanieczyszczeń.
Skrzynki rękawicowe umożliwiają technikom:
Ważyć, mieszać i obchodzić się z proszkami bez narażenia na wilgoć i tlen
Bezpiecznie przechowuj i przesyłaj chemikalia
Przygotuj materiały docelowe do napylania katodowego lub osadzania z fazy gazowej
Zmniejsza to ryzyko zanieczyszczenia i zapewnia stałą wydajność.
2. Osadzanie cienkowarstwowe
Cienkie folie są niezbędne w urządzeniach półprzewodnikowych. Stosowane są w tranzystorach, ogniwach słonecznych, czujnikach i układach scalonych. Wiele z tych filmów jest wrażliwych na tlen i wodę, szczególnie we wczesnych stadiach tworzenia.
Komory rękawicowe zintegrowane z systemami fizycznego osadzania z fazy gazowej (PVD) lub chemicznego osadzania z fazy gazowej (CVD) zapewniają atmosferę obojętną niezbędną do równomiernego wzrostu powłoki. Zapewniają, że pod wpływem powietrza nie zachodzą niepożądane reakcje chemiczne, poprawiając jakość warstwy i wydajność urządzenia.
3. Litografia i obsługa fotorezystu
Fotolitografia polega na wykorzystaniu światła do modelowania płytek półprzewodnikowych. W procesie tym wykorzystywane są materiały fotorezystowe, które są wrażliwe na światło i reaktywne chemicznie. Narażenie na wilgoć może zniszczyć te materiały i pogorszyć dokładność wzoru.
W komorze rękawicowej można nakładać i wywoływać fotomaskę bez ingerencji czynników środowiskowych. Skutkuje to lepszą rozdzielczością, wyższą wydajnością i mniejszą liczbą defektów.
4. Trawienie i czyszczenie
Trawienie służy do usuwania warstw z powierzchni płytki w celu utworzenia pożądanych struktur. Wiele środków trawiących jest reaktywnych i należy się z nimi obchodzić ostrożnie. W niektórych przypadkach trawienie na sucho wymaga użycia plazmy lub gazów korozyjnych.
Komora rękawicowa zapewnia idealne środowisko do bezpiecznego obchodzenia się z chemikaliami i procesami trawienia. Chroni zarówno materiały, jak i operatorów, zapewniając, że trawienie przebiega bez zanieczyszczeń i wypadków.
5. Montaż i pakowanie
Po wyprodukowaniu chipów należy je zapakować i zmontować bez zanieczyszczeń. Obejmuje to łączenie przewodów, mocowanie komponentów i zamykanie urządzenia w obudowie ochronnej.
Pudełka rękawicowe służą do:
Wyrównaj i zamontuj wrażliwe części półprzewodnikowe
Przeprowadź końcową kontrolę jakości w kontrolowanym oświetleniu i atmosferze
Zapieczętuj opakowania bez narażenia na działanie powietrza
Jest to szczególnie ważne w zastosowaniach wymagających wysokiej niezawodności, takich jak przemysł lotniczy lub elektronika medyczna, gdzie awaria produktu nie wchodzi w grę.
Cechy pudełka rękawicowego klasy półprzewodnikowej
Aby sprostać wymaganiom produkcji półprzewodników, komory rękawicowe są wyposażone w specjalne funkcje, takie jak:
Ultraczysta atmosfera
Gazy obojętne, takie jak azot lub argon, są stale cyrkulowane i oczyszczane.
Poziomy tlenu i wilgoci są kontrolowane do poziomu poniżej 1 ppm.
Filtracja HEPA/ULPA
Filtry o wysokiej wydajności usuwają mikroskopijne cząsteczki, aby zapewnić standardy czystości klasy 100 lub wyższej w komorze rękawicowej.
Przedsionki próżniowe
Umożliwiają one wprowadzenie komponentów lub narzędzi bez zakłócania środowiska wewnętrznego.
Zintegrowane Systemy Monitorowania
Śledzenie w czasie rzeczywistym tlenu, wilgotności, temperatury i ciśnienia
Systemy alarmowe i zdalny dostęp IoT dla pełnej kontroli
Konstrukcja modułowa
Pojemniki na rękawice można dostosować za pomocą zintegrowanych narzędzi, takich jak powlekarki wirowe, wyparki i mikroskopy, aby stworzyć kompletne stanowiska robocze.
Zalety stosowania pudełek rękawicowych w badaniach i produkcji półprzewodników
1. Poprawiona wydajność
Minimalizując zanieczyszczenie i zapewniając stabilne warunki procesu, komory rękawicowe pomagają zwiększyć liczbę użytecznych wiórów w partii.
2. Zwiększona niezawodność
Urządzenia półprzewodnikowe produkowane w komorach rękawicowych są zwykle bardziej niezawodne i trwalsze, co czyni je idealnymi do zastosowań o znaczeniu krytycznym.
3. Bezpieczniejsza obsługa
Wiele materiałów używanych do produkcji półprzewodników jest toksycznych, żrących lub łatwopalnych. Schowek rękawicowy stanowi barierę chroniącą pracowników przed narażeniem.
4. Niższy wskaźnik defektów
Komory rękawicowe zmniejszają obecność cząstek i zanieczyszczeń chemicznych, które powodują wady podczas przetwarzania.
5. Wsparcie dla zaawansowanych materiałów
Pojawiające się technologie półprzewodników, takie jak perowskity, materiały 2D i półprzewodniki złożone, są często nawet bardziej czułe niż tradycyjny krzem. Skrzynki rękawicowe umożliwiają ich badania i rozwój.
Rola schowków rękawicowych w technologiach nowej generacji
W miarę ewolucji półprzewodników, aby sprostać wymaganiom sieci 5G, sztucznej inteligencji, obliczeń kwantowych i energii odnawialnej, wprowadzane są nowe materiały i procesy. Często wymagają one jeszcze bardziej rygorystycznych kontroli środowiskowych.
Na przykład:
Urządzenia zasilające z azotku galu (GaN) i węglika krzemu (SiC) wymagają wyjątkowo czystych środowisk przetwarzania.
Elastyczna elektronika wykorzystuje materiały organiczne, które szybko ulegają degradacji w powietrzu.
Chipy fotoniczne do obliczeń kwantowych wymagają niezwykle precyzyjnego ustawienia i opakowania wolnego od zanieczyszczeń.
Pojemniki na rękawice są rozmieszczone w wyjątkowy sposób, aby sprostać tym potrzebom. Są nie tylko narzędziem teraźniejszości, ale podstawą przyszłości technologii półprzewodników.
Wniosek
W branży półprzewodników, gdzie perfekcja jest standardem, komory rękawicowe odgrywają kluczową rolę w zapewnianiu czystego, kontrolowanego i bezpiecznego środowiska do produkcji i badań. Od przygotowania materiału po końcowe opakowanie, zapewniają stabilność atmosferyczną i ochronę przed zanieczyszczeniami niezbędną do produkcji niezawodnych i wydajnych urządzeń.
Ponieważ branża w dalszym ciągu przesuwa granice technologiczne, komory rękawicowe pozostaną kluczowym zasobem — wspierającym innowacje, poprawiającym wydajność i umożliwiającym rozwój rozwiązań półprzewodnikowych nowej generacji. Niezależnie od tego, czy są to laboratoria akademickie, czy zaawansowane zakłady produkcyjne, ich obecność świadczy o znaczeniu precyzji i kontroli w tworzeniu elektronicznego świata, na którym polegamy.
