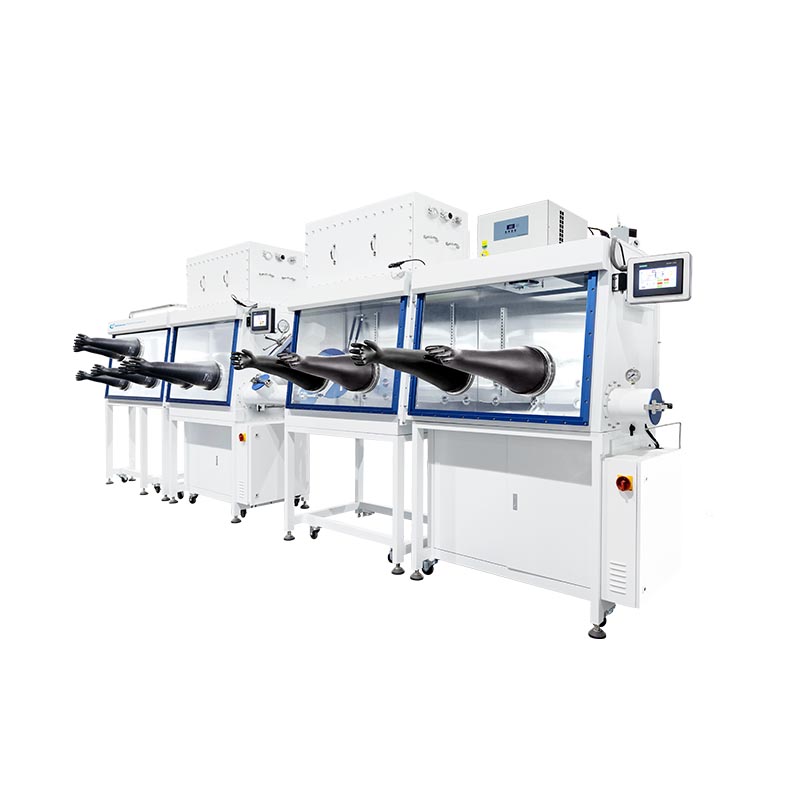

OLED ja päikesepatarei kindalaegas: aurusti integreerimissüsteem

Üleminek ümbritsevatelt laborikeskkondadelt kontrollitud integreeritud süsteemidele kujutab endast kriitilist hüpet usaldusväärse õhukese kilega seadmete tootmiseks. Täiustatud materjale ei saa skaleerida ilma absoluutse atmosfääri stabiilsuseta. Termoaurusti või PVD-süsteemi integreerimine inertsesse keskkonda toob kaasa keerukad muutujad. Insenerid seisavad silmitsi äkiliste takistustega seoses vibratsioonikontrolli, termilise koormuse juhtimise ja lenduvate lahustitega saastumisega. Mitmekihiliste arhitektuuride kokkupuude ümbritseva ruumiõhuga lagundab tundlikke ühendeid koheselt. Selline kokkupuude niiskusega vähendab kiiresti teie seadme üldist tõhusust ja rikub katsete korratavust.

See juhend kirjeldab kombineeritud töötlemisümbrise ja sadestuskambri valimise tehnilisi reaalsusi ja põhilisi hindamiskriteeriume. Uurime tundliku elektroonika ja fotogalvaaniliste töövoogude spetsiifilisi rakendusriske. Õpid, kuidas tasakaalustada ülimadalaid atmosfääriläve modulaarsete laiendusvõimalustega. Nende integratsioonidünaamika mõistmisel saate oma aktiivseid kihte kaitsta. Õige seadmete valik tagab väga korratava baastaseme efektiivsuse ja kaitseb teie uurimistöö ulatust.

Võtmed kaasavõtmiseks

• Integreerimine piirab muutujaid: in situ töötlemine välistab vaakumi katkemise, vältides tundlike materjalide (nt perovskiitides Sn(II) Sn(IV)-ks) kiiret oksüdeerumist ja tahkete osakeste saastumist.

• Rakendusspetsiifilised ohud: OLED-i tootmine seab esikohale äärmise vibratsiooni leevendamise ja ISO-klassi puhasruumi juhtimise, samas kui päikesepatareide tootmine nõuab tugevat lahusti püüdmist (DMF, DMSO) ja korrosioonivastaseid konstruktsioone.

• Omamise kogukulu (TCO): ülimadalate atmosfäärilävede (<1 ppm O2/H2O) tasakaalustamine töö energiatarbimise ja puhasti regenereerimistsüklitega on jätkusuutliku pikaajalise mastaabi suurendamise võti.

• Riski maandamine: enne seadme spetsifikatsioonide lõplikku kinnitamist on kohustuslik hinnata gaasi väljutamist, termilist ristkõnet ja materjali uuesti aurutamist (nt madala keemispunktiga lähteained).

Täielikult integreeritud aurustisüsteemi ärijuhtum

Mitmekihiliste seadmete kokkupuude välisõhuga hävitab tõhususe. Teadlased viivad sageli proovid lahuse töötlemise etappidest vaakum-sadestamise jaamadesse üle avatud laboriruumide. See lühike kokkupuude tekitab ettearvamatud saagikuse kõikumised. Atmosfääri niiskus ja hapnik ründavad tundlikke orgaanilisi kihte koheselt. Te ei saa saavutada usaldusväärset baastaseme efektiivsust, kui keskkonnahäirete muutujad muutuvad pidevalt. Integreeritud lahendus sulgeb püsivalt kogu protsessi.

Nende süsteemide integreerimine annab mitmeid selgeid operatiivseid eeliseid. Allpool kirjeldame kõige olulisemaid eeliseid:

1. Katkematud töövood: saate substraate otse tsentrifuugkatmisseadmest või piluvormimiskatjast üle kanda õhukese kile sadestuskamber . See välistab täielikult vaakumi katkestused. Inertne atmosfäär säilib ideaalselt kogu seadme koostu vältel.

2. Kohapealne tööriistad ja maskeerimine: operaatorid muudavad maski kohapeal lihtsalt. Saate teostada mitmest allikast koosnevat sadestamist ilma kambri sisemust ruuminiiskust kokku puutumata. See seadistus vähendab drastiliselt väljapumpamisaegu võrreldes eraldiseisvate välissüsteemidega.

3. Täiustatud kile ühtsus: saavutate kindlama kontrolli kile paksuse üle. Niiskuse adsorptsiooni eemaldamine kambri seintelt stabiliseerib sadestumise kiirust. See toob kaasa väga korratavad algtaseme efektiivsuse mitme partii lõikes.

Levinud viga hõlmab allapumpamise viivituste alahindamist standardseadistustes. Kui avate ruumi eraldiseisva vaakumkambri, katab veeaur siseseinad. Vaakumpumbad peavad selle niiskuse eemaldamiseks töötama tunde. Integreeritud süsteemid avanevad eranditult kuiva, inertsesse keskkonda. See disain kiirendab kõrge vaakumi saavutamist ja suurendab igapäevast läbilaskevõimet.

OLED-kinnaskast vs päikesepatarei kindalaegas: kaardistamisprotsessi eripära

Erinevad tehnoloogiad nõuavad ainulaadseid kaitsemeetmeid. Üldist süsteemi ei saa kasutada väga spetsiifiliste seadmearhitektuuride jaoks. Enne seadmete spetsifikatsioonide taotlemist peavad insenerid kaardistama täpsed protsessinõuded. Orgaanilistel valgusdioodidel ja fotogalvaanilistel seadmetel on sarnasusi, kuid need erinevad järsult ohtude osas.

OLED-i valmistamise nõuded

Edukas OLED-i valmistamine nõuab ranget tahkete osakeste haldamist. Aktiivsed kihid on vaid mõne nanomeetri paksused. Isegi mikroskoopilised tolmuosakesed põhjustavad katastroofilisi auke ja lühiseid. Rajatised määravad sageli ümbrise sees ISO klassi 2 puhta ruumi standardid. Suure võimsusega HEPA või ULPA filtrid töötavad pidevalt, et puhastada sisemist atmosfääri.

Vibratsioonikontroll on veel üks vaieldamatu tegur. Pühendatud OLED-kinnaskast nõuab täiustatud vibratsioonivastaseid platvorme. Tsirkulatsioonipuhurite või vaakumpumpade tekitatud mikrovibratsioon häirib tõsiselt täppis-sadestamise. Nad rikuvad ka füüsilise varju-maski joonduse. Tootjad eraldavad rasked vaakumpumbad põhiraamist lahti, et leevendada mehaanilist resonantsi.

Nõuded päikesepatareide tootmisele (perovskiit ja OPV).

Fotogalvaanilised töövood toovad kaasa täiesti erinevad tehnilised väljakutsed. Päikesepatareide tootmisel kasutatakse sageli perovskiitstruktuure. Need materjalid on äärmiselt tundlikud atmosfääri suhtes. Jälgniiskus põhjustab aktiivse musta faasi perovskiidide lagunemise mõne minuti jooksul passiivseks kollaseks faasiks. Peate hoidma rangeid hapniku ja vee piirväärtusi alla 1 ppm.

Lisaks kujutavad need protsessid endast tõsist keemilist ja toksilist ohtu. Eelkäijatindid sisaldavad tugevalt söövitavaid materjale. Standard päikesepatarei kindalaegas vajab spetsiaalseid korrosioonivastaseid katteid ja tugevaid lahusti püüdmise mehhanisme. Tavalised roostevabast terasest interjöörid lagunevad kiiresti, kui neid ei kaitsta. Termiline volatiilsus nõuab ka hoolikat juhtimist. Madala keemistemperatuuriga materjalid nagu MAI (metüülammooniumjodiid) nõuavad spetsiaalseid termilisi kontrolle. Ilma nendeta seisavad operaatorid silmitsi sekundaarse uuesti aurustumise ja tõsise kambri ristkõnega.

Aurusti kindalaeka kriitilised hindamiskriteeriumid

Õige varustuse valimine nõuab müüja hoolikat kontrolli. Peate vaatama tavalistest turundusväidetest kaugemale. Insenerid peaksid aktiivsetes töötlemistingimustes nõudma realistlikke jõudlusnäitajaid. Vaatame üle peamised hindamiskriteeriumid.

Atmosfääri puhtus ja filtreerimismehhanismid

Algtaseme võimed peavad aktiivse töö ajal hoidma O2 ja H2O tasemed alla 1 ppm. Paljud süsteemid saavutavad need mõõdikud staatilistes olekutes, kuid ebaõnnestuvad protsesside edastamise ajal. Peaksite hoolikalt hindama HEPA ja ULPA filtreerimise spetsifikatsioone. Kriitilised rakendused nõuavad sageli osakeste filtreerimist kuni 0,12 μm. Pidev gaasiringlus takistab surnud tsoone, kuhu võivad saasteained koguneda.

Sadestamiskambri koostalitlusvõime

Integratsioonimehaanika määrab süsteemi üldise töökindluse. Peate hindama, kuidas vaakumsüsteem, gaasi sisselaskeavad ja eeskambrid jagavad infrastruktuuri. Kehv konstruktsioon põhjustab äkilist rõhu tasakaalustamatust allapumpamistsüklite ajal. Need tasakaaluhäired lõhuvad kindad või häirivad õrna puudrit. Hinnake süsteemi ühilduvust mitme PVD-meetodiga. Veenduge, et see mahutaks termilise aurustamise, pihustamise ja aatomkihtsadestamise (ALD) mooduleid ilma suuremate ümberehitusteta.

Energiatõhusus ja ESG-vastavus

Kaasaegsed laborid seavad prioriteediks keskkonna-, sotsiaal- ja juhtimisnõuete (ESG) järgimise. Traditsioonilised süsteemid töötavad puhureid pidevalt maksimaalse võimsusega. See tekitab tohutut energiaraiskamist. Otsige automaatseid energiasäästurežiime. Puhuritele mõeldud muutuva sagedusega ajamid (VFD) vähendavad jõudeolekutundide ajal märkimisväärselt energiatarbimist. Nutikad andurid tuvastavad tegevusetuse ja vähendavad ringluskiirust. See intelligentne regulatsioon on kooskõlas jätkusuutlike laboritavadega ja vähendab süsiniku jalajälge.

Rakendamise riskid: gaasi väljutamine, termilised koormused ja lahustid

Riistvara integreerimisega kaasnevad spetsiifilised protsessiriskid. Vaakumkambrit ei saa lihtsalt teraskarbi külge poltidega kinnitada. Protsessiinsenerid peavad ette nägema keemilisi ja termilisi kokkupõrkeid. Nende riskide tähelepanuta jätmine põhjustab katalüsaatorikihtide lagunemise ja saastunud õhukeste kilede.

Lahustilõksu vajadus

Märgtöötlusetappides kasutatakse tugevalt orgaanilisi lahusteid. Prekursorid, mis sisaldavad tsentrifuugimise ja lõõmutamise ajal intensiivselt DMF-i, DMSO-d või klorobenseeni heitgaase. Need lahustiaurud mürgitavad kiiresti gaasipuhasti vaskkatalüsaatorid. Automaatne regenereeritav molekulaarsõelaga lahustipüüdur on range eeltingimus. Ilma selleta kaotate atmosfääri kontrolli täielikult. Suure võimsusega lahustipüüduri integreerimine kaitseb esmast puhastusahelat ja pikendab süsteemi eluiga.

Materjali väljastamine kõrgvaakumis

Materjalid käituvad äärmises vaakumis erinevalt. Peate hindama ohtu, et materjalid eraldavad integreeritud süsteemis kinni jäänud gaase. Me nimetame seda nähtust väljapaiskumiseks. Poorsed komponendid, spetsiifilised plastid või valesti väljaküpsenud aluspinnad eraldavad niiskust ja süsivesinikke. See äkiline gaasikoormus suurendab kambri rõhku ettearvamatult. See saastab otseselt kasvavaid õhukesi kilesid, rikkudes nende elektrilisi omadusi. Parimad tavad nõuavad ülikõrge vaakumiga (UHV) ühilduvate materjalide kasutamist kogu ülekandemehhanismis.

Termiline ja vaakumlekke juhtimine

Termilised aurustumisprotsessid tekitavad intensiivset kiirgavat soojust. Peate tuvastama õiged tõrkekaitsed soojuse tekitatud soojuse jaoks aurusti kindalaegas . Vesijahutusega varjestus takistab soojusülekannet inertsesse atmosfääri. Ülekuumenemise tõttu rakenduvad turvalukud, mis peatab tootmise. Peate tagama tugevate ohutusmehhanismide olemasolu. Süsteemid vajavad rutiinset automaatset lekkekontrolli. Neil peab olema positiivse rõhu säilitamise võimalus, et kaitsta keskkonda kinda juhusliku purunemise ajal. Lisaks integreerige UV-kiirgust blokeerivad aknakatted, et kaitsta tundlikke orgaanilisi ühendeid ümbritseva laborivalgustuse eest.

Suurendamine: üheühendusega laboriuuringutest tandemrakkudeni

Uurimisprogrammid jäävad harva staatiliseks. Teie seadmed peavad kohanema arenevate arhitektuuridega. Jäigasse, uuendamatusse riistvarasse investeerimine piirab tõsiselt edasist arengut. Seadme pindala ja keerukuse skaleerimine nõuab läbimõeldud seadmete modulaarsust.

Modulaarsus tulevaste töövoogude jaoks

Ühe jaama seadistused muutuvad sageli ootamatuteks kitsaskohtadeks. Kui teadusuuringud laienevad, vajate suuremat läbilaskevõimet. Hinnake süsteeme, mis on võimelised modulaarselt laiendama. Täiendavaid üleminekueeskambreid peaks olema lihtne kinnitada. Tulevased töövood võivad vajada sekundaarsete protsessimoodulite või spetsiaalsete kapseldamisüksuste ühendamist. Standardsed äärikühendused tagavad, et saate oma seadistust uuendada ilma olemasolevat jalajälge täielikult demonteerimata.

Üleminek tandemrakkude tootmisele

Fotogalvaaniline tööstus tugineb suuresti virnastatud arhitektuuridele. Kuna teadustöö liigub tandemrakkude poole, paljunevad vajalikud protsessietapid kiiresti. Tavaline tandemrakk võib kombineerida räni- või CIGS-i alumise kihi ülitundliku perovskiit-ülemise rakuga. See keerukus nõuab mitme kambriga skaleeritavaid süsteeme. Teil on vaja pidevaid liine, mis mahutavad tsentrifuugimiskatteid, termilisi etappe ja päikeseenergia simulaatoreid.

Kõik need jaamad peavad töötama sujuvalt peajaama kõrval aurusti süsteem . Modulaarne integreerimismeetod võimaldab teil ränipõhjaelemendi otse inertse keskkonda üle kanda. Seejärel asetate perovskiitkihid ja ülemised kontaktid ilma atmosfäärikaitset kunagi purustamata. See skaleeritav metoodika pakub ainsa elujõulise tee järgmise põlvkonna tandem-fotogalvaanika kommertsialiseerimiseks.

Järeldus

Õhukese kile sadestamise riistvara integreerimine inertse atmosfääri juhtimisega ei tähenda ainult kahe seadme ühendamist. See on seotud ristsaastumise, termilise stressi ja lenduvate keemiliste kahjustuste aktiivse leevendamisega. Seadmete töökindel valmistamine nõuab katkematut töövoogu ja nii tahkete osakeste kui ka ohtlike lahustite ranget juhtimist. Peate hindama süsteeme nende koostalitlusvõime ja nende võime alusel säilitada puhtust alla ppm aktiivse katmisprotsessi ajal.

Eelistage tarnijaid, kes pakuvad läbipaistvaid andmeid lahusti püüdmise tõhususe, vibratsiooni vähendamise ja realistliku energiatarbimise kohta. Enne kohandatud süsteemi jalajälje taotlemist määratlege selgelt oma konkreetsed materjalipiirangud. Tehke juba planeerimisfaasis kindlaks söövitavad lähteained või mitmekihilise maskeerimise nõuded. Tegeledes gaaside kaotamise riskidega ja kavandades tandemelemendi modulaarsuse täna, garanteerite skaleeritava ja suure tootlikkusega tootmisprotsessi tulevikuks.

KKK

K: Miks on päikesepatarei kindalaeka jaoks vajalik integreeritud lahustilõks?

V: Päikesepatareide valmistamise märgtöötlusetappides kasutatakse lenduvaid orgaanilisi lahusteid (nt DMF või klorobenseen). Ilma püüdurita tsirkuleerivad need lahustid puhastussüsteemis ja lagundavad püsivalt vaskkatalüsaatorit, põhjustades atmosfääri kontrolli rikke.

K: Kas õhukese kile sadestuskambri integreerimine mõjutab väljapumpamisaegu?

V: Positiivselt. Kuna kamber avaneb kuiva, inertsesse keskkonda (mitte ümbritseva niiske ruumiõhku), ei adsorbeerita veeauru kambri seintele, mis vähendab oluliselt kõrgvaakumi saavutamiseks kuluvat aega.

K: Kuidas me käsitleme termilistes aurustites madala keemistemperatuuriga materjale, nagu MAI?

V: Tavaline termiline aurustamine põhjustab sageli materjali põrkumist või uuesti aurustumist. Spetsiaalsed süsteemid kasutavad sadestumise kiiruse stabiliseerimiseks temperatuuri reguleeritud siseseinu ja spetsiifilisi madala temperatuuriga aurustumisallikaid.

K: Milline on OLED kindalaeka jaoks soovitatav vibratsioonikontroll?

V: Süsteemidel peavad olema lahtisidestatud vaakumpumbad ja vastupidav vibratsioonivastane raamistus, et vältida mehaanilise resonantsi kandumist aluspinnale, mis on varju-maski täpse joondamise jaoks ülioluline.
