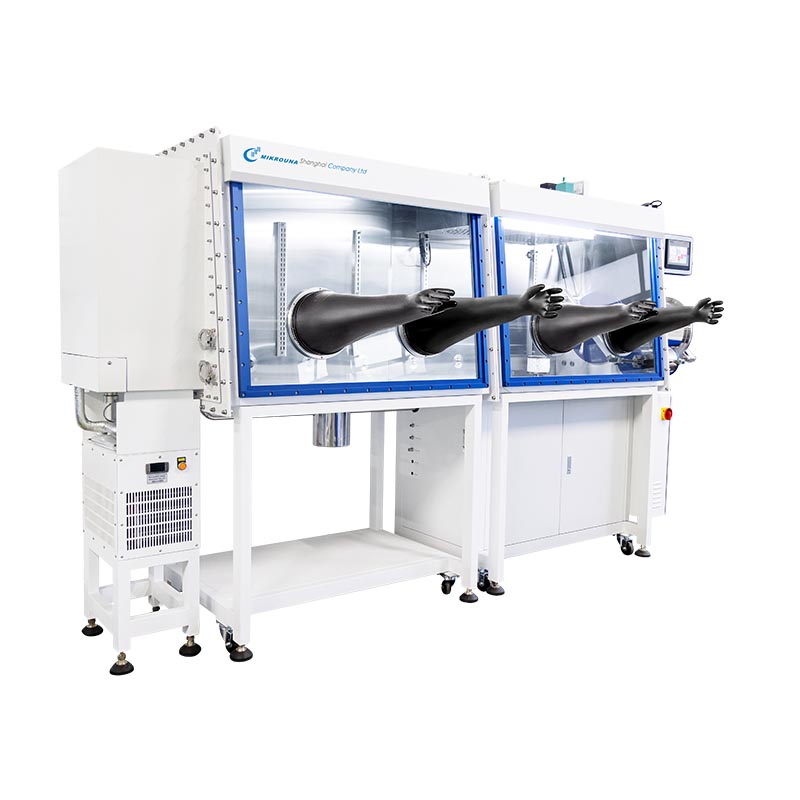

Od jednej až po viacero pracovných staníc vám univerzálna odkladacia skrinka VTI poskytuje priestor a systémy potrebné na udržanie vášho inertného prostredia a zároveň umožňuje použitie vo výrobnom meradle. Všetky odkladacie skrinky Universal poskytujú integrovaný systém čistenia plynu, PLC riadenú elektroniku, ako aj dotykovú obrazovku HMI. Každá pracovná stanica obsahuje vymeniteľné priezory, ako aj (4) priechodné porty KF40. Naše štandardné konfigurácie zahŕňajú prenosové predkomory, ako aj vákuovú pumpu Edwards.
Všetky univerzálne rukavicové boxy VTI majú dosiahnuteľnú úroveň čistoty <1 PPM O2 a H2O.
F funkcie
Cirkulácia plynu v uzavretej slučke
Inertný plyn v uzavretej slučke. Plyn je cirkulovaný dúchadlom a čističkou, H2O, O2 je možné odstraňovať nepretržite.
Automatické preplachovanie
Výmenu atmosféry vo vnútri odkladacej skrinky možno dosiahnuť automaticky pomocou preplachovacích ventilov.
Automatická regenerácia
Materiál na odstraňovanie H2O a O2 je možné regenerovať. Proces regenerácie môže byť riadený programom.
Automatické riadenie tlaku
Tlak v odkladacej skrinke je riadený automaticky programovateľným logickým ovládačom (PLC). Pracovný tlak je možné nastaviť medzi +15 mbar a -15 mbar alebo medzi +12 mbar a -12 mbar. Ak tlak prekročí nastavený rozsah, systém bude automaticky chránený.
Režim Eco
Vákuová pumpa sa aktivuje automaticky, keď je to potrebné, a po určitom čase nečinnosti sa vypne. Frekvencia ventilátora sa prepne na 25 Hz, keď úroveň vlhkosti a kyslíka dosiahne menej ako 1 ppm
S špecifikácie
Modulárna dĺžka hlavnej komory
: 1220 mm/1500 mm/1800 mm/2440 mm ( 48,0'/59,1'/70,9'/ 96,0')
Modulárna hĺbka: 750 mm/1000 mm/1200 mm (29,5'/39,4'
Výška Modular: 9,4'/4' 35,4')
Materiál: Nehrdzavejúca oceľ typu 304, hrúbka 3 mm (1/8')
Priehľad: šikmé, bezpečnostné sklo, hrúbka 8 mm (1/3')
Rukavice Porty: POM (polyoxymetylén), 220 mm (8,7') Priemer
Rukavice: 8B1532
Prachový filter: dva, vývod HEPA jeden plynový 0.
pevné police (k dispozícii sú nastaviteľné police)
Osvetlenie: Vonkajšie LED svetlá, vpredu namontované nad priezorom
Priechodky: Jedna elektrická priechodka, 3 zaslepovacie príruby
Priemer veľkej predkomory
: 360 mm (14,2') alebo 400 mm (15,7'), Dĺžka 600 mm (23,6')
S posuvnou
priehradkou Dvere so zámkom vretena, Vertikálna prevádzka so zdvíhacím mechanizmom
Automatická prevádzka pomocou solenoidových ventilov
Malý
priemer predkomory 150 mm (5,9') alebo 100 mm (3,9'), dĺžka 300 mm (11,8')
Krídlové dvere
Manuálne ovládanie pomocou ručného ventilu
Čistička
Odstránenie H 2O a O 2 na menej ako 1 ppm vlhkosti a kyslíka
Jednotka absorbéra: 5 kg Medený katalyzátor, 5 kg Molekulárne sito
Kapacita na odstránenie kyslíka, 60 l, vlhkosť 2000 g.
Zapuzdrené dúchadlo: 90 m 3/ h
Regenerácia: PLC riadi celý proces vrátane ohrevu, zavádzania zmiešavacieho plynu (pracovný plyn zmiešaný s vodíkom 5-10%) atď.
Riadenie systému
PLC a HMI: Siemens S7
Vákuové čerpadlo
8 m 3/ h Rotačné lamelové čerpadlo s filtrom olejovej hmly a plynovým balastom
Možnosti a príslušenstvo
Príslušenstvo Možnosti
Senzor vlhkosti
Senzor kyslíka
Absorbér rozpúšťadla
Vyhrievaná
predkomora
Chladnička Chladiaca
jednotka mikroskopu
Ionizátor bez ventilátora
Rôzne priechodky
Ďalšie možnosti
Prispôsobené veľkosti škatúľ
Integrácia nástrojov zákazníka do príručnej skrinky, ako je výparník, systém ALD a Spin Coater atď.
Polykarbonátové okienko(á)
Rýchloupínacie okienko(á)
Predkomora s blokovacími dverami
Malá komora s posuvným podnosom
Čistenie predsiene iba bez vákua
Dopĺňanie predkomory z plynovej fľaše namiesto boxu & police
Obdĺžnikové
–2 zadné nastaviteľné predkomory
/3 priehradka nastaviteľné nahor Rotačné čerpadlo
Suché špirálové čerpadlo
Okamžitý servis
A výhody
Vysokokapacitná čistička
Rýchle odstránenie H 2O a O 2 na menej ako 1 ppm
Dlhé intervaly medzi regeneračnými cyklami.
Ovládanie PLC a farebná dotyková obrazovka HMI
Automatické čistenie; obeh; regenerácia; Kontrola tlaku; Užívateľsky prívetivé rozhranie.
Analyzátory vlhkosti a kyslíka s dlhou životnosťou
P 2O 5 Senzor vlhkosti: Odolný voči korózii, obnoviteľný čistením kyselinou, ak je sonda kontaminovaná vysokofrekvenčným alebo iným korozívnym prostredím.
Z r O 2 kyslíkový senzor: Pevný senzor, dlhá životnosť, môže byť vystavený vzduchu bez spotreby.
Prispôsobte si odkladaciu schránku špeciálne pre vašu aplikáciu
Náš technický tím vám môže pomôcť premeniť váš nápad na riešenie.
Plynové potrubia a konektory z nehrdzavejúcej ocele
Všetky príručné skrinky boli vylepšené na potrubia a konektory z nehrdzavejúcej ocele s oveľa vyššou odolnosťou voči korózii pre vysoko korozívne prostredie.
