Sappiamo che il vano portaoggetti per la purificazione circolante è costituito da componenti come il corpo principale, la cabina di transizione e l'unità di purificazione circolante. Conosci i materiali, i componenti e gli indicatori specifici di questi componenti?
Ora lasciate che Mikrouna vi conduca nel mondo dei vani portaoggetti per la purificazione circolare.
Comprendiamo innanzitutto le funzioni di base del vano portaoggetti di purificazione circolante:
1. Circuito chiuso: il gas inerte all'interno del vano portaoggetti viene fatto circolare in un circuito chiuso attraverso una ventola di circolazione e un purificatore, rimuovendo continuamente acqua e ossigeno.
2. Rigenerazione con controllo automatico: i materiali per la rimozione di acqua e ossigeno possono essere rigenerati e il processo di rigenerazione è controllato da un programma.
3.Pulizia automatica: l'atmosfera all'interno del vano portaoggetti viene sostituita tramite una valvola di pulizia controllata automaticamente.
4. Controllo della pressione della scatola: la pressione all'interno del vano portaoggetti è controllata automaticamente dal PLC e la pressione di esercizio +/-
Diamo un'occhiata alle configurazioni e ai dettagli del vano portaoggetti di purificazione circolante:

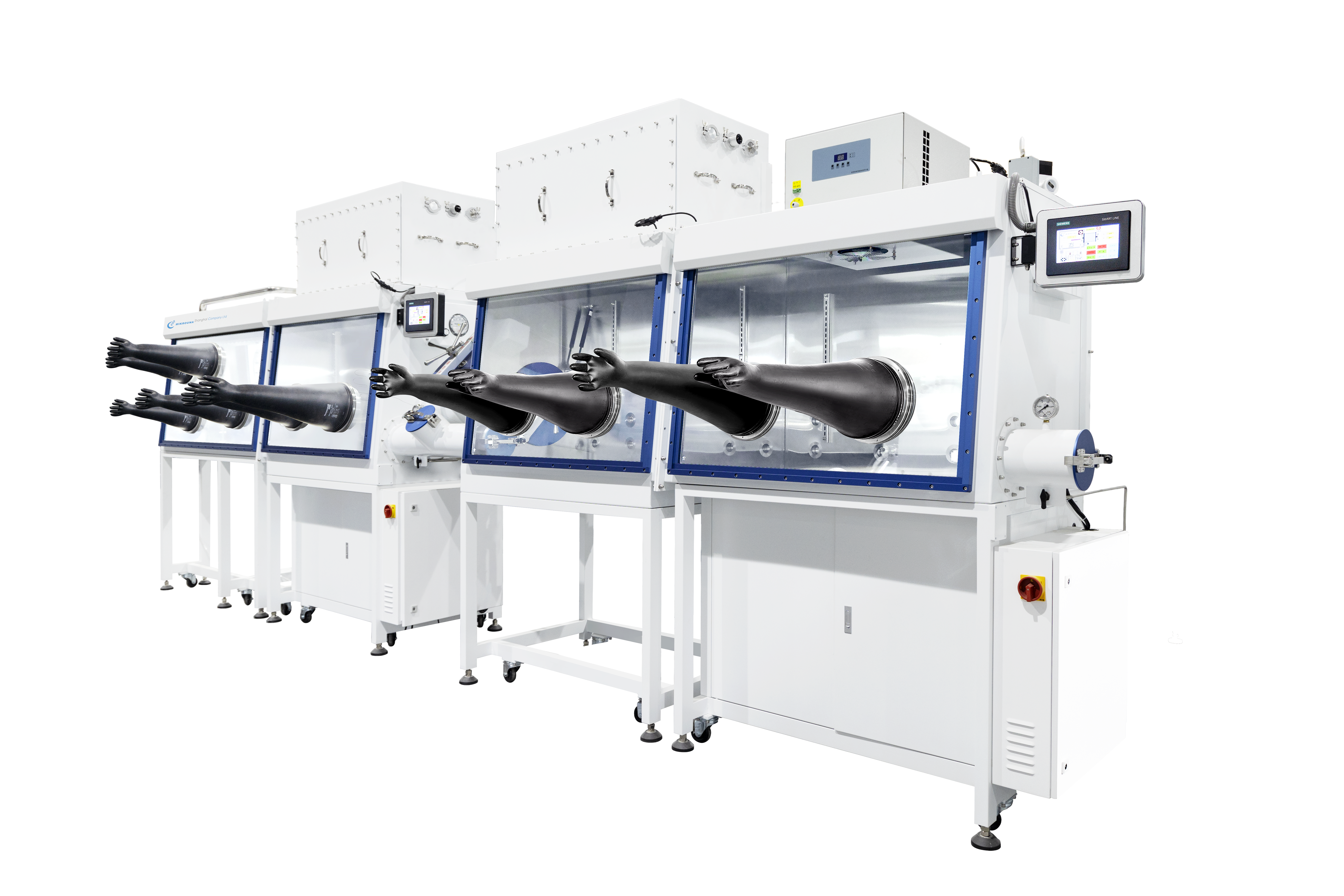

Il vano portaoggetti per la purificazione a circolazione integra un corpo a scatola chiusa, una cabina di transizione, un'unità di purificazione a circolazione (colonna singola), controllo PLC e sistema operativo touch screen, sistema di vuoto, sistema di visualizzazione, staffa, ecc.
Il corpo della scatola del vano portaoggetti per purificazione circolante è realizzato in acciaio inossidabile 304, con uno spessore di 3 mm, e la superficie interna è trattata con trafilatura di filo di acciaio inossidabile, la superficie esterna è solitamente trattata con rivestimento a spruzzo.
La finestra di osservazione sul corpo della scatola del vano portaoggetti di purificazione circolante è realizzata in vetro di sicurezza temperato trasparente spesso 8 mm e adotta una struttura della finestra della flangia con O-ring a nucleo solido (metodo di sigillatura sotto vuoto) per evitare perdite.
L'apertura del guanto del vano portaoggetti di purificazione circolante è realizzata in materiale in lega di alluminio, resistente alla corrosione, sigillato con O-ring senza perdite e di facile manutenzione.
Il materiale della camera di transizione circolare del vano portaoggetti di purificazione circolante è acciaio inossidabile 304, con una lunghezza di 600 mm e un diametro di 360 mm.
Anche il contenitore del sistema di circolazione della purificazione del gas è realizzato in acciaio inossidabile 304, utilizzando materiali di purificazione come catalizzatore di rame per ottenere funzioni di rimozione di acqua e ossigeno.
Il sistema di controllo del vano portaoggetti con purificazione circolante comprende autodiagnosi, caratteristiche di spegnimento automatico, controllo della pressione e funzioni adattive; controllo automatico, controllo del loop, protezione tramite password.
Il pedale viene utilizzato per controllare la pressione del corpo del vano portaoggetti, facilitando l'aumento e la diminuzione della pressione operativa.
Il sistema del vuoto può essere avviato manualmente o tramite PLC, che può evacuare la cabina di transizione e mantenere l'equilibrio della pressione nel vano portaoggetti.
La maggior parte degli analizzatori dell'acqua nel vano portaoggetti di purificazione circolante utilizzano sensori di pentossido di fosforo. La sonda dell'acqua è resistente alla corrosione e può essere ripristinata al suo stato iniziale attraverso un programma di pulizia e rigenerazione. Può essere riutilizzato, evitando il problema della rottamazione dopo un inquinamento, e ha bassi costi di manutenzione futura.
La maggior parte degli analizzatori di ossigeno nel vano portaoggetti con purificazione circolante utilizzano sensori allo zirconio, che evitano il problema della breve durata e dell'impossibilità di essere esposti ad un elevato contenuto di ossigeno nelle celle a combustibile (celle elettrochimiche) e hanno bassi costi di manutenzione in futuro.
La funzione dell'adsorbitore di solvente organico nel vano portaoggetti di purificazione circolante è quella di consentire al gas circolante di passare prima attraverso l'adsorbitore e di assorbire l'atmosfera di solvente organico volatile. Il materiale adsorbente può essere rapidamente sostituito senza danneggiare l'atmosfera ad elevata purezza.
