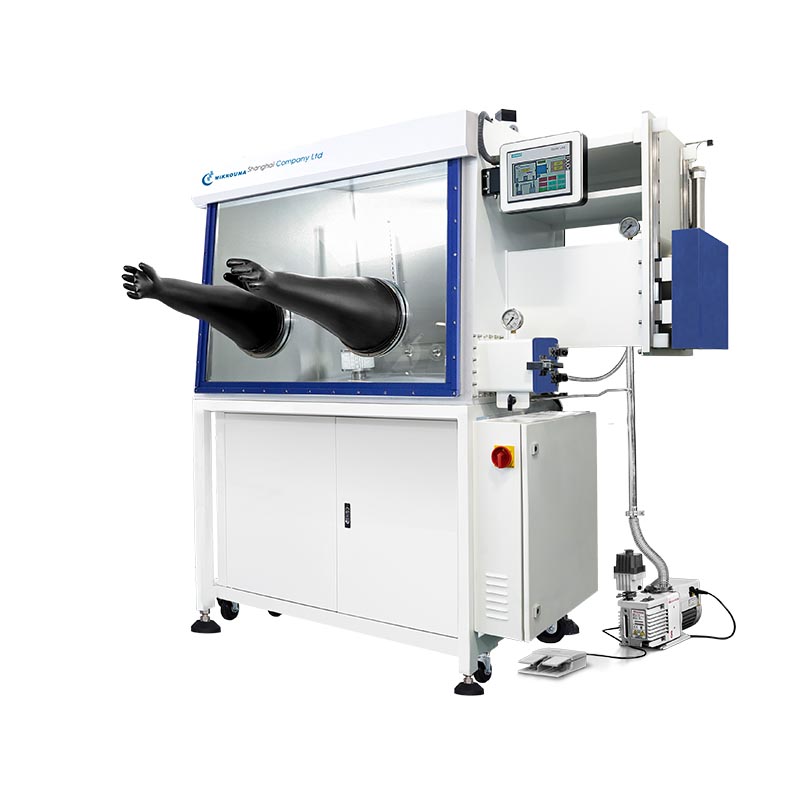

Glove Box Para sa OLED Manufacturing: Inert Atmosphere Solutions

Ang mga organikong light-emitting diode (OLED) na materyales ay nahaharap sa matinding banta mula sa trace moisture, oxygen, at airborne particulate sa panahon ng paggawa. Kahit na ang minutong pagkakalantad sa mga elementong ito ay nagpapalitaw ng mabilis na pagkasira ng materyal. Ang kontaminasyong ito ay nagdudulot ng hindi maibabalik na dark spot at kritikal na nagpapaikli sa tagal ng buhay ng device. Ang mga karaniwang cleanroom ay hindi nag-aalok ng sapat na proteksyon sa panahon ng sensitibong wet coating at vacuum evaporation stages. Ang isang dedikadong micro-environment ay nagiging ganap na mandatory upang protektahan ang mga delikadong organic semiconductors, maiwasan ang maagang pagkabigo ng device, at matiyak ang mataas na ani ng produksyon. Ang pagpili ng tamang enclosure ay nangangailangan ng higit pa kaysa sa pagsusuri ng mga pangunahing seal. Dapat mong maingat na tasahin ang pagsasama ng tool sa proseso, kumplikadong pamamahala ng solvent, at napapanatiling kahusayan ng system. Ine-explore ng artikulong ito kung paano direktang pinoprotektahan ng mga advanced na inert solution ang ani ng produkto at ang siyentipikong reproducibility. Susuriin namin ang mahahalagang teknikal na benchmark, susuriin ang mga diskarte sa pagsasama ng kagamitan, at magbibigay ng komprehensibong balangkas para sa pagpili ng perpektong sistema.

Mga Pangunahing Takeaway

• Isang production-grade Ang OLED glove box ay dapat na mapagkakatiwalaang panatilihin ang mga antas ng H2O at O2 sa ibaba 1 ppm sa pamamagitan ng closed-loop na purification.

• Ang pag-standardize sa pagsasama ng kagamitan (spin coaters, thermal evaporators) ay kritikal para sa pagliit ng mga panganib sa paglipat ng materyal.

• Ang tunay na kahusayan sa pagpapatakbo ay nakasalalay sa automated na pamamahala ng gas, mga nababagong solvent traps, at mga mode ng pagtitipid ng enerhiya.

• Ang pagpapatunay ay nangangailangan ng mahigpit na pagsunod sa mga internasyonal na pamantayan ng leak rate (hal., ISO 10648-2).

Ang Business Case para sa isang OLED Production Inert Environment

Ang pagprotekta sa ani ay nananatiling pangunahing hamon sa organic semiconductor deposition. Ang pagkakalantad sa atmospera ay lubhang nakakapinsala sa mga marupok na organikong layer. Kapag ang oxygen at moisture ay tumagos sa mga manipis na pelikulang ito, sila ay gumanti ng kemikal. Lumilikha ang reaksyong ito ng mga non-emissive zone na kilala bilang dark spots. Sa paglipas ng panahon, lumalawak ang mga spot na ito, na nagiging sanhi ng kumpletong pagkabigo ng device. Nagpapatakbo sa loob ng isang Ang OLED production inert environment ay ganap na nag-aalis ng mga ambient na panganib na ito. Nila-lock nito ang mga banta sa atmospera bago nila ikompromiso ang iyong mga materyal sa display. Dapat mong direktang imapa ang kinokontrol na kapaligirang ito sa iyong partikular na pagkakasunud-sunod ng pagmamanupaktura. Ang proseso ng paggawa ng OLED ay nagsasangkot ng maraming napakasensitibong hakbang. Ang mga diskarte sa wet coating, tulad ng spin coating o slot-die coating, ay nangangailangan ng mahigpit na kontrol sa atmospera. Ang vacuum evaporation, encapsulation, at huling UV curing ay nangangailangan din ng ganap na paghihiwalay. Sa pamamagitan ng paglalaman ng mga sequence na ito sa loob ng isang inert atmosphere glove box , inaalis mo ang mga mapanganib na panahon ng paglipat. Ang mga materyales ay hindi kailanman humahawak sa nakapaligid na hangin sa pagitan ng mga hakbang sa proseso, na pinapanatili ang kanilang mga likas na conductive at emissive na katangian. Maraming mga pasilidad ang nagkakamali sa pagtingin sa mga enclosure na ito bilang mga kagamitang pangkaligtasan lamang. Bagama't pinoprotektahan nila ang mga operator mula sa mga mapanganib na kemikal at nakakalason na solvent, ang kanilang tunay na halaga ay mas lumalawak pa. Ang pangunahing driver para sa paggamit ng mga sistemang ito sa OLED fabrication ay ganap na pagbawas ng depekto. Ginagarantiyahan nila ang siyentipikong reproducibility. Kapag kinokontrol mo ang atmospera hanggang sa antas ng molekular, inaalis mo ang mga variable sa kapaligiran. Ang pagkakapare-parehong ito ay nagbibigay ng kapangyarihan sa mga engineering team na umakyat mula sa lab research hanggang sa pilot na produksyon nang maayos.

Mahahalagang Teknikal na Benchmark at Arkitektura ng System

Ang pagkamit ng isang matatag na micro-environment ay nangangailangan ng sopistikadong paglilinis ng gas. Hindi ka maaaring umasa sa mga pangunahing selyadong kahon upang protektahan ang mga OLED na materyales. Ang pamantayan ng industriya ay nangangailangan ng pagpapanatili ng kahalumigmigan at mga antas ng oxygen sa ibaba 1 bahagi bawat milyon (ppm). Upang maabot ang sub-1 ppm na pamantayang ito, ang mga advanced na column ng purification ay gumagamit ng mga partikular na aktibong materyales. Ang mga molecular sieves ay pisikal na nagbibitag ng mga molekula ng tubig. Samantala, ang mga aktibong tansong catalyst ay nag-aalis ng oxygen mula sa gumagalaw na gas. Magkasama, lumikha sila ng ultra-pure na kapaligiran na mahalaga para sa mga sensitibong organic na electronics. Ang pag-unawa sa pagtagas ng system ay kumakatawan sa isa pang kritikal na teknikal na benchmark. Idinidikta ng pisika na walang enclosure ang nananatiling perpektong selyado magpakailanman. Ang mga pamantayan sa pagsunod sa industriya, tulad ng ISO 10648-2, ay nagtatakda ng mahigpit na katanggap-tanggap na mga rate ng pagtagas. Isang mataas na pagganap Ang inert glove box ay karaniwang nagta-target ng leak rate na mas mababa sa 0.05 vol%/h. Gayunpaman, dapat mong kilalanin ang mga praktikal na katotohanan sa pagpapatakbo. Ang structural stainless steel shell ay bihirang tumutulo. Sa halip, ang butyl o hypalon gloves mismo ay nagsisilbing pangunahing pinagmumulan ng micro-permeation. Ang mga molekula ng gas ay dahan-dahang kumakalat sa goma sa paglipas ng panahon. Samakatuwid, ang pagliit sa bilang ng mga glove port ay direktang nagpapabuti sa pangmatagalang kadalisayan ng atmospera. Dapat ding pumili ang mga pasilidad sa pagitan ng closed-loop na sirkulasyon at tuluy-tuloy na paglilinis. Lubos naming inirerekomenda ang mga closed-loop na arkitektura para sa pagmamanupaktura ng OLED. Nasa ibaba ang isang breakdown kung paano inihahambing ang dalawang diskarte sa pamamahala ng gas na ito:

Pagsasama ng Kagamitan para sa OLED Research Glove Box

Ang paglipat ng isang pangunahing enclosure sa isang functional na istasyon ng proseso ay nangangailangan ng maingat na engineering. Talagang gumagawa ka ng isang 'inert lab sa loob ng isang lab.' An Ang OLED research glove box ay dapat maglaman ng maraming piraso ng analytical at deposition hardware. Ang pagsasama-samang ito ay nag-aalis ng pangangailangang maghatid ng mga mahihinang sample sa buong silid, at sa gayon ay lubos na binabawasan ang mga panganib sa kontaminasyon. Ang mabigat na tool compatibility ay nagdidikta sa pisikal na arkitektura ng enclosure. Ang mga thermal evaporator, dry scroll pump, at mga automated na liquid dispenser ay may malaking masa. Gumagawa din sila ng patuloy na mekanikal na panginginig ng boses. Upang mahawakan ang mga stress na ito, ang enclosure ay nangangailangan ng reinforced structural base. Ang mga disenyo ng anti-vibration ay naging mandatory. Kung i-mount mo ang isang vacuum pump nang direkta sa isang karaniwang floor stand, ang mga vibrations ay ililipat sa spin coater. Ang mekanikal na interference na ito ay sumisira sa pinong wet coating na pagkakapareho at nakompromiso ang kapal ng pelikula. Ang mga interface ng tool sa proseso ay nangangailangan ng masusing pansin sa mga detalye ng sealing. Dapat mong isama ang mga spin coater, UV encapsulation modules, at solar simulators nang walang putol nang hindi nasisira ang pangunahing seal. Sundin ang mga pinakamahuhusay na kagawian na ito kapag nagsasama ng mabibigat na kagamitan:

1. Tukuyin ang Mga Custom na Flange: Gamitin ang mga advanced na O-ring flange na disenyo. Pinapayagan ka nitong i-mount ang mga tool sa sahig o dingding nang hindi nakakagambala sa kapaligiran ng pangunahing silid.

2. Ihiwalay ang mga Panginginig ng boses: Mag-install ng mabibigat na vacuum pump sa magkahiwalay na mga panlabas na frame. Ikonekta ang mga ito sa pangunahing silid gamit ang nababaluktot na hindi kinakalawang na bakal na bellow.

3. Pamahalaan ang Thermal Load: Ang mga thermal evaporator ay gumagawa ng matinding init. Isama ang mga aktibong water-cooling loop sa mga panel ng sahig upang maiwasan ang panloob na pagtaas ng temperatura.

4. Tiyaking Ligtas na Pag-aalis ng Tool: Magdisenyo ng mga panel ng access upang makuha ng mga technician ang sirang kagamitan para sa serbisyo nang mabilis nang hindi inilalantad ang buong silid sa ambient air.

Pamamahala sa Mga Panganib sa Operasyon: Mga Solvent, Sensor, at Pagpili ng Gas

Ang kontaminasyon ng solvent ay namumukod-tangi bilang isang kritikal na punto ng pagkabigo sa paggawa ng mga organic na electronics. Ang proseso ng wet coating ay lubos na umaasa sa volatile organic compounds (VOCs). Habang nag-spin-coat ka ng mga organikong tinta ng semiconductor, ang mga solvent na ito ay direktang sumingaw sa kapaligiran ng silid. Kung pababayaan, ang mga kemikal na singaw na ito ay mabilis na lason ang O2 at H2O na mga kama sa paglilinis. Pinahiran nila ang aktibong tansong catalyst, na ginagawa itong permanenteng bulag sa oxygen. Upang maiwasan ang sakuna na pagkabigo na ito, dapat mong isama ang mga nababagong solvent traps o mga activated carbon module sa iyong daloy ng daloy. Ang mga bitag na ito ay kumukuha ng mga VOC bago pa sila makarating sa pangunahing hanay ng paglilinis. Tinutukoy din ng diskarte sa pagpili ng sensor ang iyong pangmatagalang tagumpay. Kailangan mo ng maaasahang mga monitor sa kadalisayan ng kapaligiran upang matiyak ang iyong sub-1 ppm na kapaligiran nang tuluy-tuloy.

• Solid-State Zirconia Sensors: Nag-aalok ang mga ito ng pambihirang mahabang buhay at nangangailangan ng napakababang maintenance. Nilalabanan nila ang pagkakalantad sa nakapaligid na hangin nang maganda. Gayunpaman, nakikipagpunyagi sila sa mga atmospera na sobrang puspos ng ilang mga nasusunog na solvent.

• Mga Electrochemical Sensor: Ang mga ito ay kumakatawan sa ginustong pagpipilian kapag ang mga hindi tugmang solvent ay naroroon sa pagkakasunud-sunod ng patong. Mas mahusay na pinangangasiwaan nila ang malupit na kemikal na kapaligiran ngunit nangangailangan ng mas madalas na pagkakalibrate at pagpapalit.

Ang iyong pagpili ng working gas ay nakakaapekto sa mga resulta ng proseso at imprastraktura ng pasilidad. Isang pamantayan Ang nitrogen glove box ay nakakatugon sa mga kinakailangan para sa karamihan ng mga pangkalahatang electronics at OLED na application. Ang nitrogen ay lubos na naa-access, madaling bumuo sa site, at kapansin-pansing matatag. Gayunpaman, maaaring kailanganin ang argon kung magpapasok ka ng mga partikular na mataas na reaktibong metal sa iyong proseso ng pag-deposition. Ang Lithium o calcium, na kadalasang ginagamit bilang mga electron injection layer sa OLED stack, ay maaaring tumugon sa nitrogen sa mataas na temperatura. Palaging i-verify ang iyong partikular na materyal na compatibility bago piliin ang iyong bulk gas supply.

Framework ng Desisyon: Pagsusuri ng Glove Box para sa OLED Manufacturing

Ang mga procurement at engineering team ay nahaharap sa mga kumplikadong pagpipilian kapag tumutukoy ng isang enclosure. Ang ideal Ang glove box para sa pagmamanupaktura ng OLED ay gumaganap bilang isang pangmatagalang platform ng pagsasama. Dapat mong suriin ang mga system batay sa kanilang kakayahang umangkop at kahusayan sa pagpapatakbo. Ang scalability at modularity ay dapat manguna sa iyong pamantayan sa pagsusuri. Mabilis na umuunlad ang mga workflow ng pananaliksik. Maaaring kailanganin ng isang workstation ngayon na suportahan ang isang ganap na automated na pilot line sa susunod na taon. Maghanap ng mga modular system na nagtatampok ng bolt-on removable side panels. Ang mekanikal na disenyong ito ay nagbibigay-daan sa iyo na mag-link ng maraming workstation nang magkasama nang walang kahirap-hirap. Maaari mong palawakin ang iyong kapasidad ng antechamber o magdagdag ng nakalaang thermal evaporation chamber sa kalsada. Higit pa rito, ang mga modular na disenyo ay nagbibigay-daan sa maraming konektadong silid na magbahagi ng isang solong, mataas na kapasidad na tagapaglinis ng gas. Pinapasimple ng nakabahaging arkitektura na ito ang mga protocol sa pagpapanatili at pinapanatili ang mahalagang espasyo sa sahig ng cleanroom. Direktang nakakaapekto ang kahusayan ng enerhiya sa iyong overhead ng pasilidad. Nagtatampok ang mga high-end system ng mga automated na eco-mode. Ang mga mode na ito ay matalinong sinusubaybayan ang mga kondisyon ng silid sa buong orasan. Sa mga oras ng idle, awtomatikong binabawasan ng system ang bilis ng blower at pinapalabo ang panloob na ilaw. Ang simpleng pagsasaayos na ito ay maaaring bumaba sa konsumo ng kuryente mula sa humigit-kumulang 200W pababa sa isang kahanga-hangang 30W. Sa paglipas ng maraming taon na proyekto sa pagmamanupaktura, ang mga feature na ito sa pagtitipid ng enerhiya ay makabuluhang binabawasan ang iyong epekto sa kapaligiran at pang-araw-araw na pangangailangan ng kuryente. Panghuli, gumamit ng mabilis na sunog na checklist ng pagpapatunay ng vendor bago gawin ang iyong panghuling pagpili. Nangangailangan ng dokumentadong patunay ng katumpakan ng kontrol ng PLC, perpektong humahawak ng mga panloob na presyon sa loob ng +/- 15 mbar. Ipilit ang mga automated pressure control system para maiwasan ang aksidenteng pagsabog ng glove. I-verify na ang tagagawa ay may hawak na nauugnay na mga sertipikasyon ng ISO at CE. Higit sa lahat, kumpirmahin na nagbibigay sila ng matatag na lokal na serbisyo at suporta sa pagkakalibrate. Ang isang walang kamali-mali na enclosure ay mabilis na nawawalan ng silbi kung hindi mo ma-secure ang mga kapalit na sensor o emergency na maintenance nang lokal.

Konklusyon

Ang isang high-performance enclosure ay nagsisilbing ganap na pundasyon para sa matagumpay na organic semiconductor fabrication. Ito ay isang kumplikadong platform ng pagsasama, hindi lamang isang selyadong kahon. Ang bawat aspeto ng disenyo, mula sa closed-loop na purification hanggang sa advanced na solvent management, ay direktang nagpoprotekta sa iyong mga marupok na materyales. Upang i-maximize ang iyong tagumpay sa pagpapatakbo, tandaan ang mga pangunahing takeaway na ito:

• Unahin ang mga system na may awtomatikong solvent traps para protektahan ang iyong mga column ng purification mula sa pinsala ng VOC.

• Humingi ng mga modular na arkitektura na nagtatampok ng mga naaalis na panel sa gilid upang matiyak na ang iyong workstation ay makakasabay sa iyong pananaliksik.

• Tukuyin ang mahusay na mga paraan ng pagsasama ng anti-vibration para sa mabibigat na tool sa proseso tulad ng mga thermal evaporator.

• Gamitin ang mga eco-mode na nakakatipid sa enerhiya upang lubos na bawasan ang pagkonsumo ng kuryente sa pasilidad sa mga panahong walang ginagawa.

Lubos naming ipinapayo na suriin ang anumang inaasahang sistema batay sa kakayahan nitong maayos na isama ang mga tool sa pag-deposition nang hindi nakompromiso ang sub-1 ppm na kapaligiran. Gawin ang susunod na hakbang sa pamamagitan ng pagkonsulta sa isang dedikadong espesyalista sa engineering. Maaari nilang suriin ang iyong partikular na daloy ng proseso, pag-aralan ang layout ng iyong pasilidad, at mag-draft ng customized na inert integration plan na iniayon sa iyong eksaktong mga pangangailangan sa pagmamanupaktura.

FAQ

T: Maaari bang palawakin ang isang OLED research glove box bilang mga scale ng produksyon?

A: Oo. Ang mga de-kalidad na system ay gumagamit ng mga modular na disenyo na may naaalis na mga side panel. Nagbibigay-daan ito sa iyo na mag-bolt sa mga karagdagang workstation, mas malalaking antechamber, o mga partikular na module ng proseso sa ibang pagkakataon. Ang maraming konektadong silid ay kadalasang maaaring magbahagi ng isang linya ng paglilinis ng gas na may mataas na kapasidad, na ginagawang mahusay at diretso ang pagpapalawak.

T: Gaano kadalas nangangailangan ng pagkakalibrate ang oxygen at moisture sensor?

A: Dapat mong i-calibrate ang iyong oxygen at moisture sensor taun-taon. Tinitiyak ng regular na pagpapanatili na tumpak silang nakakakita ng mga antas sa ibaba 1 ppm. Ang paglaktaw sa pagkakalibrate ay humahantong sa baseline drift, na nagdudulot ng mga maling alarma sa kadalisayan o, mas masahol pa, nagbibigay-daan sa hindi natukoy na kontaminasyon na sirain ang iyong mga maselang organic na semiconductor na materyales.

T: Bakit kailangan ang solvent trap para sa mga organic na electronics application?

A: Ang mga proseso ng wet coating ay naglalabas ng volatile organic compounds (VOCs). Kung hindi ma-trap, ang mga solvent na singaw na ito ay umiikot sa pangunahing yunit ng paglilinis. Permanente nilang binabalutan at nilalason ang mga aktibong tansong catalyst. Kinukuha ng isang nababagong solvent trap ang mga VOC na ito, pinoprotektahan ang iyong mga pangunahing purification bed at pinapanatili ang functionality ng system.

Q: Ano ang pagkakaiba ng purging at closed-loop purification?

A: Ang purging ay nagtutulak ng tuluy-tuloy na pagdaloy ng sariwang inert gas sa silid at inilalabas ito, na kumukonsumo ng napakalaking halaga ng gas. Nire-recycle ng closed-loop purification ang umiiral na gas. Hinihila nito ito sa pamamagitan ng mga molecular sieves at copper catalysts upang kuskusin ang mga impurities, i-maximize ang kahusayan at mabawasan ang pagkonsumo ng gas.
