Герметичный сушильный шкаф, обладающий высокой эффективностью, интеллектуальными характеристиками и характеристиками защиты окружающей среды, подходит для линий тестирования твердотельных батарей и малых и средних лабораторий, предоставляя новое решение для сушки для современного промышленного производства.

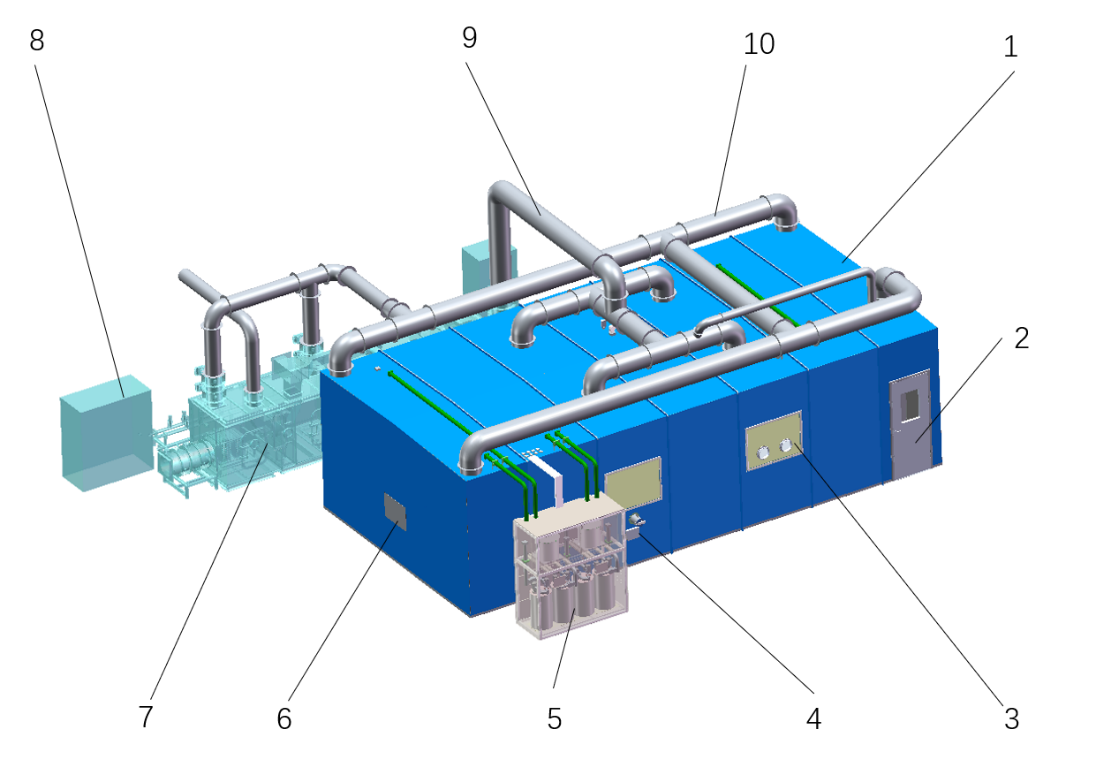

1. Герметичный корпус сушильного бокса 2. Дверь буферной камеры 3. Смотровое окно 4. Отсек для передачи инструментов 5. Система удаления и очистки воды
6. Интерфейс канала передачи материала 7. Роторный осушитель 8. Чиллер с воздушным охлаждением 9. Впускной воздуховод 10. Возвратный воздуховод
Герметичный сушильный шкаф имеет модульную конструкцию, фланцевую стыковку и может быть собран на месте, что повышает удобство производства, установки и транспортировки.
Легко разбирается и собирается, удобен для модернизации или перемещения.
Благодаря полностью герметичной коробчатой конструкции скорость утечки низкая и достигает 10-5/ч.
Коробка осушителя герметизирована и соединена между собой трубками из нержавеющей стали, чтобы исключить утечку. Добавлен электрический запорный клапан, отсекающий конвекцию газа в коробке при остановке осушителя.
Для управления потоком осушителя используется конструкция электрического закрытого клапана + электрического регулирующего клапана, что удобно для автоматического управления.
Внешняя рама осушителя представляет собой герметичную коробчатую конструкцию из нержавеющей стали, блокирующую доступ наружного воздуха.
Благодаря установке эффективной установки осушения, точка росы внутри бокса может быстро достигать -60°C на начальном этапе.
Установите систему очистки воды для постоянного удаления влаги из внутренней части бокса. Выходное отверстие для подачи воздуха должно доходить до предметов, а содержание воды в коробке должно поддерживаться на уровне ниже 20 частей на миллион.
Благодаря интеллектуальному управлению осушитель выключается, когда внутри бокса нет работающего персонала, а когда кто-то работает, но точка росы достигает -60°C, осушитель работает на пониженной мощности для снижения энергопотребления.
Имеется переходная камера с двойной дверью, в которую входят и выходят персонал и предметы, причем внутренняя и внешняя двери не открываются одновременно, чтобы блокировать конвекцию газов внутри и снаружи.
Добавлен отсек для инструментов, который облегчает перемещение предметов внутри и снаружи бокса, уменьшает частоту входа и выхода персонала и, таким образом, снижает потребление энергии.
Было добавлено смотровое окно, оснащенное перчаточным отверстием, обеспечивающее широкое визуальное и прозрачное пространство. В случае чрезвычайной ситуации можно использовать перчатки.
Для производства литиевых батарей на обоих концах были добавлены переходные отсеки, чтобы облегчить вход и выход различных материалов катушки.
Благодаря герметичной коробчатой конструкции с низкой скоростью утечки в сочетании с осушителем и системой очистки точка росы может достигать -60 ℃ dp, а ее эксплуатационные показатели превосходят традиционные сушильные камеры, собранные из цветных стальных пластин. Таким образом, за счет применения герметичной конструкции коробчатого типа и достижения того же индекса точки росы осушитель можно сконфигурировать с меньшей мощностью, что может снизить потребление энергии и повысить применимость.
Герметичный сушильный шкаф оснащен интеллектуальной системой управления с сенсорным ЖК-экраном, который контролирует и записывает температуру, влажность, разницу давления и другие данные. Система управления ПЛК может обеспечить интеллектуальную регулировку температуры и влажности, сократить ненужное время работы осушителя, достичь целей энергосбережения, а также автоматически подавать сигнал тревоги и отображать место неисправности при возникновении неисправности. Добавление модуля IoT также позволяет обеспечить удаленное управление и мониторинг.
Модульная конструкция герметичного сушильного бокса значительно повышает удобство изготовления, монтажа и транспортировки, его можно разбирать и собирать по желанию. Его можно настроить для клиентов для легкой модернизации или перемещения, реализации нового типа производства сушильных площадей, метода заводского изготовления и сборки на месте, а также быстрого реагирования на изменения рынка. Герметичный сушильный шкаф обеспечивает быструю установку и развертывание на месте, а также может быть быстро установлен в течение 3-5 дней без необходимости резки и повторной обработки на месте. Установка выполняется быстро и не влияет на работу на объекте и не наносит вреда чистой окружающей среде на объекте. В боксе имеется окно для перчаток и аварийное отверстие для перчаток. Он имеет современный и простой дизайн, обеспечивающий широкое визуальное и прозрачное пространство.
По сравнению с традиционными сушильными камерами герметичные сушильные камеры более удобны для обновления, расширения и перемещения производственных линий, поскольку степень повторного использования материала превышает 95%, что отражает концепцию экологического и энергосберегающего дизайна.
Осушитель также имеет герметичную коробчатую конструкцию с хорошими герметизирующими характеристиками, что может значительно повысить эффективность осушителя. В сочетании с блоком очистки интеллектуальное управление электрическими клапанами, установленными на входе и выходе, и возвратным воздухом регенерации с помощью ПЛК позволяет обеспечить интеллектуальный контроль температуры и влажности в герметичном сушильном боксе, что значительно снижает энергопотребление осушителя и обеспечивает значительный эффект энергосбережения.
Этот герметичный сушильный шкаф подходит для создания небольших и средних линий тестирования твердотельных батарей или других малых и средних лабораторий, которым требуются сушильные помещения.
