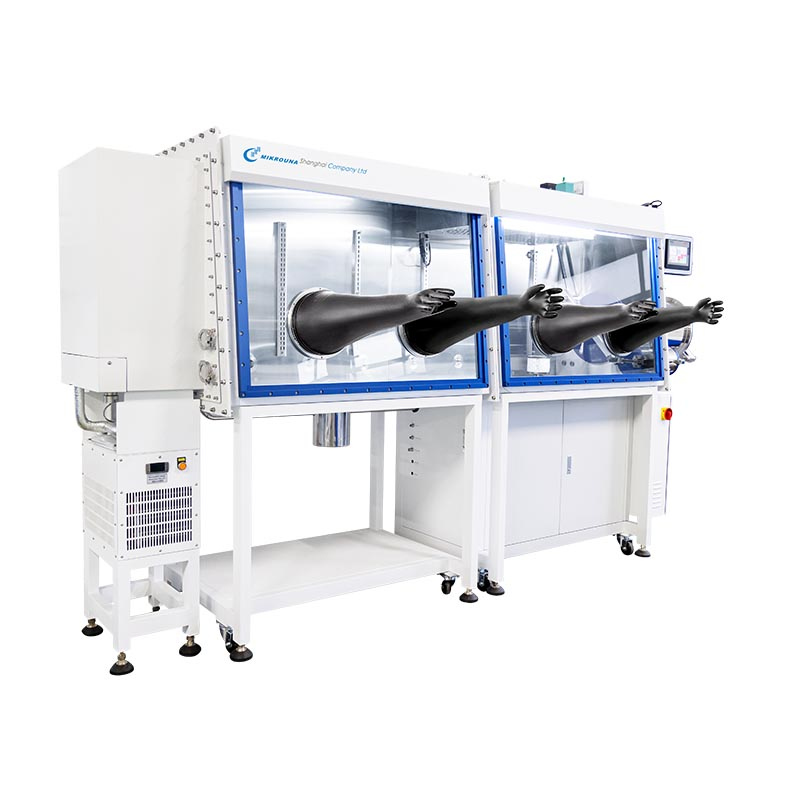

Van enkel- tot veelvuldige werkstasies, die VTI Universal-handskoenkas bied jou die ruimte en stelsels wat nodig is om jou inerte omgewing te handhaaf, terwyl dit steeds produksieskaal gebruik toelaat. Alle Universele handskoenbokse bied 'n geïntegreerde gassuiweringstelsel, PLC-beheerde elektronika, sowel as 'n HMI-raakskerm. Elke werkstasie bevat vervangbare sigglas, sowel as (4) KF40-deurvoerpoorte. Ons standaardkonfigurasies sluit oordragvoorkamers in, sowel as 'n Edwards-vakuumpomp.
Alle VTI Universal Glove Boxes het 'n haalbare suiwerheidsvlak van <1 PPM van O2 en H2O.
Funksies
Geslote-lus-gassirkulasie
Inerte gas in 'n geslote lus. Die gas word deur die blaser gesirkuleer en suiweraar, H2O, O2 kan voortdurend verwyder word.
Outomatiese suiwering
Die vervanging van die atmosfeer binne die handskoenkas kan outomaties deur die suiweringskleppe bewerkstellig word.
Outomatiese regenerasie
H2O- en O2-verwyderingsmateriaal kan geregenereer word. Die regenerasieproses kan programbeheer word.
Outomatiese drukbeheer
Die druk in die handskoenkas word outomaties deur die programmeerbare logiese beheerder (PLC) beheer. Werksdruk kan óf tussen +15mbar en -15mbar of tussen +12mbar en -12mbar ingestel word. As die druk oor die vasgestelde reeks gaan, sal die stelsel outomaties beskerm word.
Eko-modus
Die vakuumpomp sal outomaties geaktiveer word wanneer nodig, en sal afskakel na 'n tydperk van ledige tyd. Blaasfrekwensie sal na 25Hz oorgeskakel word wanneer vog- en suurstofvlak tot minder as 1 dpm bereik
S spesifikasies
Hoofkamer
Modulêre lengte: 1220mm/1500mm/1800mm/2440mm (48.0'/59.1'/70.9'/ 96.0')
Modulêre diepte: 750mm/1000mm/1200mm (29.5'/347.4'
Modulêre hoogte/347.4' 35.4')
Materiaal: Vlekvrye staal tipe 304, dikte 3mm (1/8')
Sigvensters: Skuins, Veiligheidsglas, dikte 8mm (1/3')
Handskoene Poorte: POM (Polyoxymethylene), 220mm (8.7') Deursnee
Handskoene: 8B1532
Stofgas uit een Filter: 3lv, uitlaat een gas: 3lv, een gas uitlaat.
Vlekvrye staal, twee vaste rakke (verstelbare rakke beskikbaar)
Beligting: Eksterne LED-ligte, voor gemonteer bo sigglas.
Voedings: Een kragdeurvoer, 3 blinde-flense
Groot Voorkamer-
deursnee: 360 mm (14.2') of 400 mm (15.7'), Lengte 600 mm (23.6')
Met skuifbak
Spilslotdeur, Vertikale werking met hefmeganisme
Outomatiese werking via solenoïdekleppe
Klein voorkamer
-deursnee 150 mm (5.9') of 100 mm (3.9'), lengte 300 mm (11.8')
Skarnierdeur
Handbediening via handklep
Suiweraar
Verwydering van H 2O en O 2 tot Minder as 1 dpm vog en suurstof
Absorbeerder Eenheid: 5kg Koper katalisator, 5kg Molekulêre sif
Kapasiteit om suurstof te verwyder, 60L, vog 2000g.
Omhulde blaser: 90m 3/h
Regenerasie: PLC beheer alle proses insluitend verhitting, inbring van menggas (werkgas gemeng met Waterstof 5-10%), ens.
Stelselbeheer
PLC en HMI: Siemens S7
Vakuumpomp
8m 3/h Roterende vaanpomp met oliemisfilter en gasballas
Opsies en bykomstighede
Toebehore Opsies
Vogsensor
Suurstofsensor
Oplosmiddel Absorber
Verhitte Voorkamer
Yskas
Koueput
Mikroskoop Eenheid
Ionisator sonder waaier
Verskeie deurvoere
Ander Opsies
Pasgemaakte boksgroottes
Integreer klante se instrumente in die handskoenkas, soos verdamper, ALD-stelsel en Spin Coater, ens.
Polikarbonaat Venster(s)
Vinnige vrystelling Venster(s)
Voorkamer met ineensluitende deur
Klein kamer met skuifbak
Voorkamer suiwering slegs sonder vakuum
Voorkamer hervul vanaf 'n Gassilinder opwaarts verstelbaar in plaas van boks
Reghoekbaar agterkant
verstelbaar agterkant en boks Reghoekig & weer
12m3/h Draaipomp
Droë rolpomp
Vinnige diens
A voordele
Hoëkapasiteit-suiweraar
Vinnige verwydering van H 2O en O 2 tot minder as 1 dpm
Lang intervalle tussen regenerasie-siklusse.
PLC-beheer en kleuraanraakskerm HMI
outomatiese suiwering; Sirkulasie; Herlewing; Drukbeheer; Gebruikersvriendelike koppelvlak.
Langlewe-vog- en suurstofontleders
P 2O 5 Vogsensor: Korrosiebestand, hernubaar deur suurskoonmaak as die sonde deur HF of ander korrosiewe omgewingsblootstelling besmet is.
Z r O 2 Suurstofsensor: Soliede sensor, lang lewe, kan sonder verbruik aan lug blootgestel word.
Pas 'n handskoenboks spesiaal vir jou toepassing aan.
Ons ingenieurspan kan help om jou idee in 'n oplossing te omskep.
Vlekvrye staal gaspype en verbindings
Al die handskoenbokse is opgegradeer na vlekvrye staal pype en verbindings met baie hoër korrosiewe-bestand vir hoogs korrosiewe omgewing.
