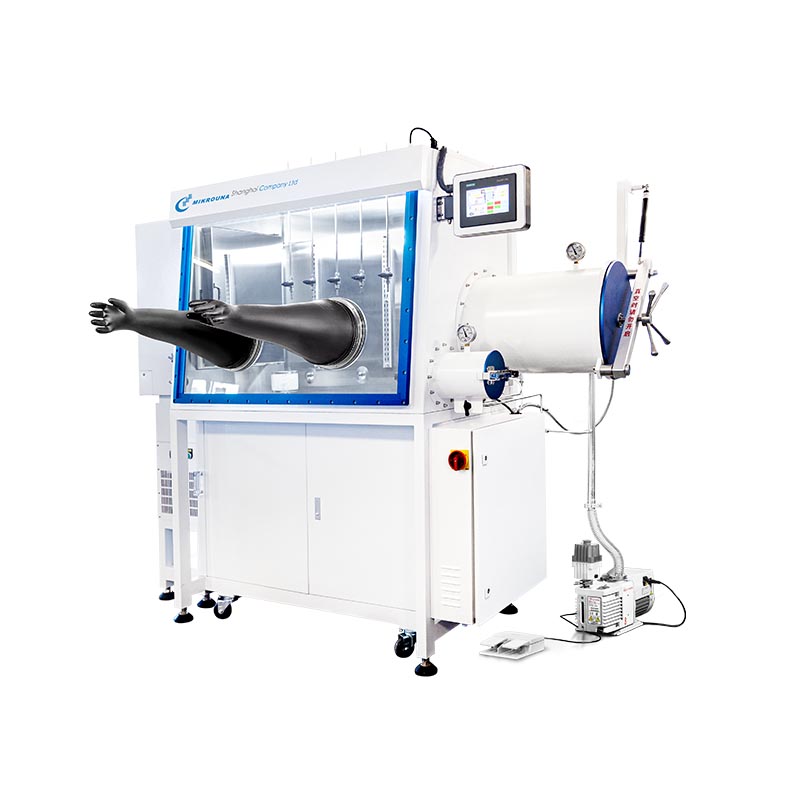

Dette enkelt arbejdsstationssystem er udstyret med et integreret gasoprensningssystem (en kolonne), PLC -controller (med en berøringsskærm HMI), elektronikindkapsling, store og små antikambre, udskifteligt synglas og vakuumpumpe, opnåelig renhed af dette system er H2O <1 ppm, O2 <1 ppm.
Dette system inkluderer et rensningssystem med stor kapacitet, der er i stand til at adsorbere 60L O2 og absorbere 2000 g fugt, der udvider din tid mellem regenereringscyklusser.
F spiser
Lukket loop gascirkulation
inert gas i en lukket løkke. Gassen cirkuleres af blæseren og renseren, H2O, O2 kan fjernes kontinuerligt.
Auto rensning
Udskiftningen af atmosfæren inde i handskekassen kan opnås automatisk med rensningsventilerne.
Automatisk regenerering
H2O og O2 -fjernelsesmateriale kan regenereres. Regenereringsprocessen kan være programstyret.
Automatisk trykstyring
Trykket i handskekassen styres automatisk af den programmerbare Logic Controller (PLC). Arbejdstryk kan indstilles enten mellem +15mbar og -15mbar eller mellem +12 mbar og -12 mbar. Hvis trykket går over det indstillede interval, beskyttes systemet automatisk.
Eco -tilstand
Vakuumpumpen aktiveres automatisk, når det er nødvendigt, og slukker efter en periode med tomgangstid. Blæserfrekvens skiftes til 25Hz, når fugt- og iltniveauet når til mindre end 1 ppm
S Pecifications
Hovedkammerets dimensioner
Længde: 1220mm (48,0 ')
Dybde: 750 mm (29,5 ')
Højde: 900m (35,4 ')
Materiale: Rustfrit stål type 304, tykkelse
3mm (1/8 ') Synsvinduer
: Sikkerhedsglas, 220mmmmmmmmmmmMe (8,7 ') Diameter
Handsker: 8b1532
Støvfilter: HEPA 0,3μ, en gasindløb, en gasudløbshylde
: rustfrit stål, to faste hylder (justerbare hylder til rådighed)
Belysning: eksterne LED -lys, frontmonteret over synet glas.
Fremgangsmåde: Én gennemførelse
Stor antikammeret
diameter: 360 mm (14,2 ') eller 400 mm (15,7 '), længde 600 mm (23,6 ')
med glidende bakkespindellåsedør
, lodret drift med løftemekanisme
Automatisk betjening via magnetventil
Lille antikammeret
diameter 150 mm (5,9 ') eller 100 mm (3,9 '), længde 300 mm (11,8 ')
hængsel dør
manuel betjening via håndventil

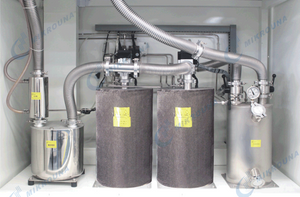

Purifier
Fjernelse af H 2O og O 2 til mindre end 1 ppm fugtighed og iltabsorberenhed
: 5 kg kobberkatalysator, 5 kg molekylær sigte
kapacitet til at fjerne ilt, 60L, fugtighed 2000g.
Indkapslet blæser: 90 m 3/h
Regenerering: PLC-kontrol All-proces inklusive opvarmning, introduktion af blandegas (arbejdsgas blandet med brint 5-10%) osv.
Systemkontrol PLC og HMI: Siemens S7
Vakuumpumpe 8m 3/t Rotationsvanepumpe med olie tågefilter og gasballast
O Ptions & tilbehør
Tilbehørsindstillinger:
Fugtføler Oxygenføler
opløsningsmiddelabsorber
opvarmet
antikammer køleskab
brøndmikroskopenhed
koldt
ionisator
uden ventilator
Forskellige gennemførelser
Andre indstillinger:
Tilpassede boksstørrelser
Integrering af kundes instrumenter i handskerummet, som fordamper, ALD -system og spin coater osv.
Polycarbonatvindue (r)
quick frigivelsesvindue (r)
antikammer med sammenkoblingsdør;
Lille kammer med glidende bakke
Antekammer, der kun renses uden vakuum
-antikammeret genopfyldning fra gascylinder i stedet for kasse
rektangulært antikammer
fleksible hylder - justerbar op & ned - justerbar bag & videre
12m3/h roterende pumpe
tør rullepumpe
hurtig service service
En dvantager
Purifier med høj kapacitet
hurtig fjernelse af H 2O og O 2 til mindre end 1 ppm
lange intervaller mellem regenereringscyklusser.
PLC Control and Color Touchscreen HMI
Automatic Purge; Cirkulation; Regenerering; Trykstyring; Brugervenlig grænseflade.
Lang levetid fugtigheds- og iltanalysatorer
P 2o 5 fugtføler: Korrosionsbestandig, vedvarende ved syre-rengøring, hvis sonden er forurenet af HF eller anden ætsende miljøeksponering.
Z r o 2 Oxygen -sensor: Fast sensor, lang levetid, kan udsættes for luft uden forbrug.
Tilpas en handskeboks specielt til din applikation, som
vores ingeniørteam kan hjælpe med at omdanne din idé til en løsning.
Gasrør og stik i rustfrit stål
Alle handskerum er blevet opgraderet til rustfrit stålrør og stik med meget højere ætsende proof for meget ætsende miljø.
