የፔሮቭስኪት ጓንት ሣጥን የፔሮቭስኪት የፀሐይ ህዋሶችን ማዘጋጀት ያመቻቻል

በአለምአቀፍ የኢነርጂ ሽግግር ወቅት የፔሮቭስኪት የፀሐይ ህዋሶች (PSCs) በአዲሱ የፎቶቮልቲክ ትውልድ ውስጥ እንደ ኮከብ ቴክኖሎጂ ብቅ አሉ, ይህም እንደ ከፍተኛ የፎቶ ኤሌክትሪክ ሽግግር ውጤታማነት (ከ 30% በላይ የቲዎሬቲካል ውጤታማነት, ዝቅተኛ ዋጋ የማምረት ሂደቶች እና ሊስተካከል የሚችል ባንድጋፕ) በመሳሰሉት ጥቅሞች ምክንያት. ይሁን እንጂ የፔሮቭስኪት ቁሳቁሶች እንደ እርጥበት፣ ኦክሲጅን እና አቧራ ለመሳሰሉት የአካባቢ ሁኔታዎች እጅግ በጣም ስሜታዊ ናቸው፣ ይህም በጣም ንፁህ በሆነ ጋዝ-የተጠበቁ አካባቢዎች ውስጥ መዘጋጀት ያስፈልገዋል። የ የፔሮቭስኪ ጓንት ሳጥን በዚህ መስክ ውስጥ እንደ ወሳኝ መሣሪያ ሆኖ የቫኩም ክምችትን, ንጹህ የአካባቢ ቁጥጥርን እና ሙሉ በሙሉ የተዘጋ ሂደትን ያዋህዳል, ለፔሮቭስኪት የፀሐይ ህዋሶች ምርምር, ልማት እና ኢንዱስትሪያልነት የተረጋጋ እና ቁጥጥር የሚደረግበት የሙከራ መድረክ ያቀርባል.

እ.ኤ.አ. የእነሱ ጥቅሞች በ:

ሊስተካከል የሚችል ባንድጋፕ ፡ በቅንብር ምህንድስና ማመቻቸት ሙሉ ስፔክትረም ለመምጥ ያስችላል።

ነገር ግን፣ የፔሮቭስኪት ቁሶች (እንደ እርጥበት፣ ኦክሲጅን እና ብርሃን መበላሸት ያሉ) የመረጋጋት ጉዳዮች ለገበያ ማቅረባቸው ቀዳሚ እንቅፋት ሆነው ይቆያሉ። በዝግጅቱ ወቅት እርጥበት, ኦክሲጅን እና አቧራ በከባቢ አየር ውስጥ በፔሮቭስኪት ፊልም ላይ ጉድለቶችን ሊያስከትል ይችላል, ይህም የመሳሪያውን አፈፃፀም ይቀንሳል. በዚህ ምክንያት የጓንት ሳጥኑ ለፔሮቭስኪት የፀሐይ ሴል ማምረት አስፈላጊ መሣሪያ ሆኗል.

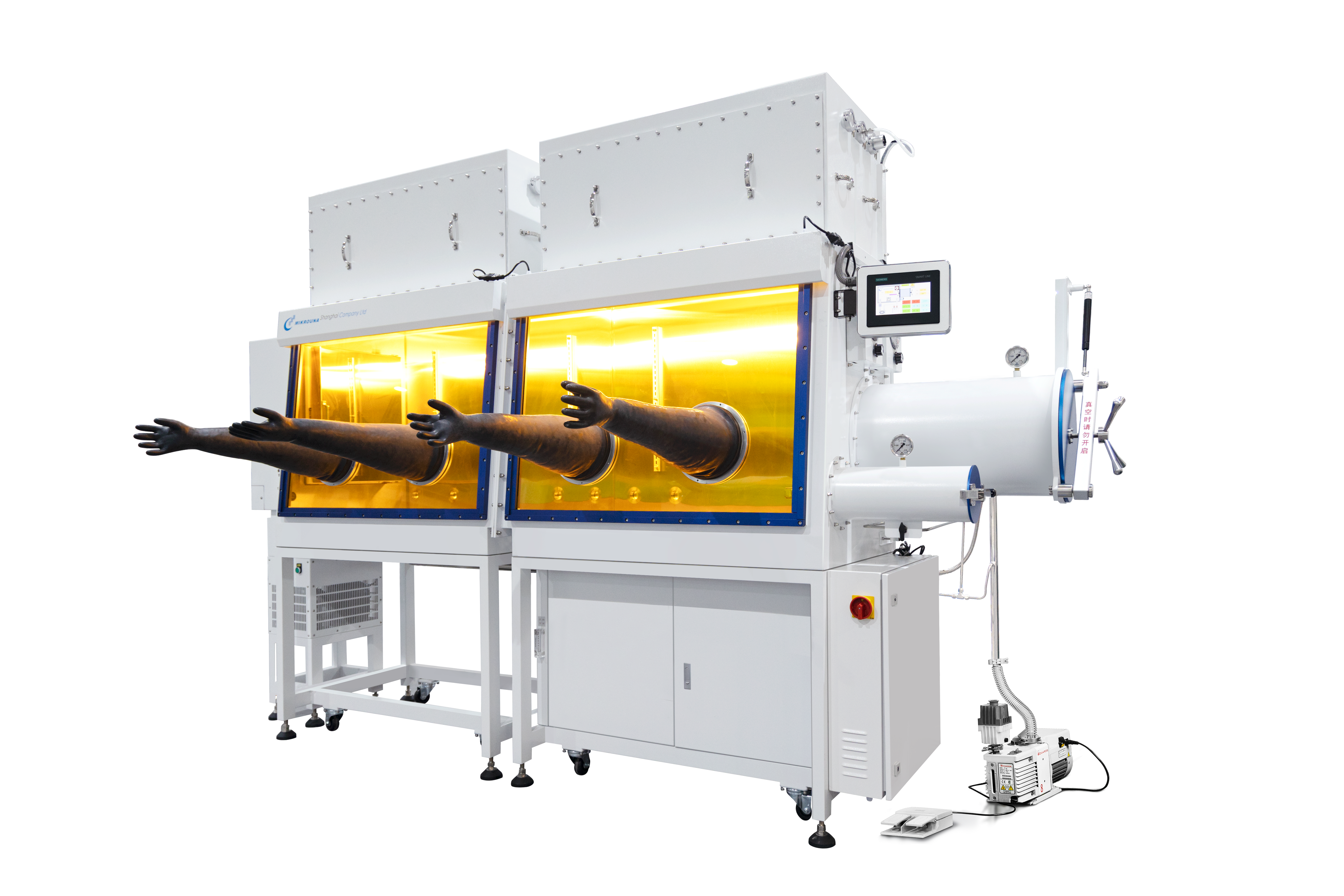

የፔሮቭስኪት ጓንት ሳጥን ሁለት ዋና ዋና ሞጁሎችን ያቀፈ ነው-ከፍተኛ የቫኩም ማስቀመጫ ስርዓት እና ሙሉ በሙሉ የተዘጋ የማይነቃነቅ የጋዝ ጓንት ሳጥን። እንከን የለሽ ውህደት 'የዝግጅት-የማቀፊያ-ሙከራ'ን የሚያካትት የተዘጋ ዑደት ሂደትን አሳክቷል፡-

1. የተቀናጀ የቫኩም ማስቀመጫ ፡ የእጅ ጓንት ከቫኩም ማስቀመጫ ስርዓቶች ጋር ተቀናጅቷል። ቀጫጭን ፊልሞች በከፍተኛ ቫክዩም ትነት ክፍሎች ውስጥ ሊቀመጡ ይችላሉ፣ ከዚያም የናሙና ማከማቻ፣ ዝግጅት እና የጓንት ሳጥኑ ውስጥ ምርመራ ያድርጉ። ይህ ዲዛይን የከባቢ አየር አካባቢን በፔሮቭስኪት ቁሶች ላይ የሚያሳድረውን ተጽእኖ በማስወገድ እንደ ትነት፣ ማሸግ እና መፈተሽ ላሉ ሂደቶች ሙሉ ማቀፊያን ያገኛል።

2. እጅግ በጣም ንፁህ የማጣሪያ ስርዓት ፡ ከተቀናጀ FFU (Fan Filter Unit) እጅግ በጣም ንጹህ የማጣሪያ ስርዓት ጋር የታጠቁ። በጓንት ሳጥኑ ውስጥ ያለው ጋዝ በአቧራ ማስወገጃ አድናቂዎች እና ከፍተኛ-ውጤታማ የማጣሪያ አካላት (U15 ultra-high efficiency ወይም H14 ከፍተኛ ብቃት ማጣሪያዎች) ውስጥ ያልፋል፣ ከላይ ወደ ታች የላሜራ ፍሰት ይፈጥራል። ከክፍሉ በታች ያለው አየር በቧንቧ በኩል ወደ ማጣሪያው ስርዓት ይመለሳል ፣ ይህም የንፅህና ደረጃዎች ወደ ክፍል 10 ወይም 100 ደረጃ መድረሱን ያረጋግጣል ።

3. የማይነቃነቅ የከባቢ አየር እና የሙቀት ቁጥጥር፡- የጓንት ሳጥን ውስጥ በፔሮቭስኪት ቁሶች እና በኦክስጅን ወይም በእርጥበት መካከል ያለውን ግንኙነት ለመከላከል እንደ ናይትሮጅን ወይም አርጎን ባሉ የማይነቃቁ ጋዞች ተሞልቷል። ለሙቀት-ነክ የሆኑ የዝግጅት መፍትሄዎች ከ15-20 ዲግሪ ሴንቲግሬድ ውስጥ ያለውን የውስጥ ሙቀት በትክክል ለመቆጣጠር የአየር ማቀዝቀዣ መጨመር ይቻላል, ይህም የተረጋጋ የሙከራ ሁኔታዎችን ያረጋግጣል.

የፔሮቭስኪት ጓንት ሳጥኖች በፔሮቭስኪት የፀሐይ ህዋሶች ፣ OLEDs (ኦርጋኒክ ብርሃን-አመንጪ ዳዮዶች) ፣ PLEDs (ፖሊመር ብርሃን አመንጪ ዳዮዶች) እና ሴሚኮንዳክተር መሳሪያዎችን ለማዘጋጀት በሰፊው ጥቅም ላይ ይውላሉ ። የፔሮቭስኪት የፀሐይ ሴሎችን እንደ ምሳሌ በመውሰድ የዝግጅቱ ሂደት የሚከተሉትን ያጠቃልላል ።

Substrate Cleaning: የፔሮቭስኪት ጓንት ሳጥኑ ግልጽ የሆኑ የመስታወት ክፍሎችን (ለምሳሌ FTO ወይም ITO) ለማጽዳት በጣም ንፁህ እና የተረጋጋ አካባቢን ይሰጣል. በጓንት ሳጥኑ ውስጥ እንደ አቧራ እና እርጥበት ያሉ የውጭ ብክሎች በትክክል ይወገዳሉ, ይህም የጽዳት ሂደቱ ያልተበከለ መሆኑን ያረጋግጣል. በንዑስ ወለል ላይ ያሉ ቆሻሻዎች በፔሮቭስኪት ፊልም እና በተቀባዩ መካከል ያለውን ማጣበቂያ ሊያበላሹ ይችላሉ, ከዚያም የሕዋስ አፈፃፀምን ይቀንሳል.

የቁሳቁስ ማከማቻ ፡ የፔሮቭስኪት ቀዳሚ መፍትሄዎች ለአካባቢው በጣም ስሜታዊ ናቸው እና ከከባቢ አየር እርጥበት እና ኦክሲጅን ጋር በቀላሉ ምላሽ ይሰጣሉ፣ ይህም የአፈጻጸም መበላሸትን ያስከትላል። በፔሮቭስኪት ጓንት ሳጥን ውስጥ ያለው ከፍተኛ-ንፅህና የማይነቃነቅ ጋዝ ከባቢ አየር ተስማሚ የማከማቻ ቦታን ይሰጣል። መፍትሄዎችን በጓንት ሳጥኑ ውስጥ ማከማቸት ከከባቢ አየር ውስጥ ሙሉ በሙሉ ያገለላቸዋል ፣ ይህም የቁሳቁስ መረጋጋትን ያረጋግጣል። ይህ የፔሮቭስኪት ቅድመ-መፍትሄው በፊልም ዝግጅት ወቅት ጥሩ እንቅስቃሴን እንደሚጠብቅ ዋስትና ይሰጣል, ይህም ከፍተኛ ጥራት ያላቸውን የፔሮቭስኪት የፀሐይ ህዋሶችን ለማምረት ያስችላል.

የመፍትሄው ሽፋን: በጓንት ሳጥኑ ውስጥ የፔሮቭስኪት መፍትሄ ሽፋን ስራዎችን ማከናወን ሂደቱ በውጫዊ አካባቢያዊ ሁኔታዎች ያልተነካ መሆኑን ያረጋግጣል. የሌድ ሽፋን፣ የዶክተር መፈልፈያ ወይም ስፒን መሸፈኛ ዘዴዎችን በመጠቀም የተረጋጋው የጋዝ አካባቢ እና በጓንት ሳጥኑ ውስጥ ያለው ከፍተኛ ንፅህና የፔሮቭስኪት መፍትሄ ቆሻሻን ሳያካትት በንጥረ ነገሮች ላይ ወጥ በሆነ መልኩ መቀባቱን ያረጋግጣል። የሽፋኑ ተመሳሳይነት በቀጥታ በፔሮቭስኪት ፊልም ጥራት እና አፈፃፀም ላይ ተጽዕኖ ያሳድራል, በዚህም ምክንያት የፀሐይ ሴል የፎቶ ኤሌክትሪክ ቅየራ ቅልጥፍናን ይጎዳል.

የሙቀት ሕክምና: የተሸፈነው ንጣፍ በጋለ ምድጃ ላይ ወይም በሙቀት ምድጃ ውስጥ ጥቅጥቅ ያለ የፔሮቭስኪት ፊልም ለመቅረጽ.

ግልጽ ኮንዳክቲቭ ኤሌክትሮዶች፡- የፔሮቭስኪት ጓንት ሳጥኑ ግልፅ ኮንዳክቲቭ ኦክሳይዶችን (ለምሳሌ አይቶ) በኮንዳክቲቭ መስታወት ወይም በፊልሞች ላይ ኤሌክትሮዶችን ለመመስረት በሚተገበርበት ጊዜ የተረጋጋ የስራ አካባቢን ይሰጣል። በጓንት ሳጥኑ ውስጥ ያለው ንፅህና የ ITO ሽፋን በቆሻሻ አለመበከሉን ያረጋግጣል ፣ ይህም የኤሌክትሮል ንክኪነት እና መረጋጋት ያረጋግጣል። በተመሳሳይ ጊዜ, የማይነቃነቅ ጋዝ ከባቢ አየር በሙቀት ማከም ወቅት የኤሌክትሮል ንጥረ ነገሮችን ኦክሳይድ ይከላከላል. ይህ ኤሌክትሮጁን ከፔሮቭስኪት ንብርብር ጋር ከተገናኘ በኋላ ጥሩ የመተላለፊያ መንገድ ይፈጥራል, የአሁኑን ጊዜ በትክክል በማስተላለፍ እና አጠቃላይ የሕዋስ አፈፃፀምን ያሳድጋል.

የፎቶ ኤሌክትሪክ ቅየራ ንብርብር ፡ በጓንት ሳጥኑ ውስጥ ያለው የተረጋጋ የሙቀት መጠን፣ እርጥበት እና ልዩ ከባቢ አየር በሚሸፍነው ጊዜ የፎቶ ኤሌክትሪክ ቅየራ ንብርብሩን ተመሳሳይነት እና መረጋጋት ያረጋግጣል፣ ይህም እንደ ውሃ እና ኦክሲጅን ያሉ የPSC የፎቶ ኤሌክትሪክ ልወጣ ቅልጥፍናን ሊነኩ የሚችሉ ምላሾችን ይከላከላል።

የመሳሪያ መገጣጠም: በፔሮቭስኪት የፀሐይ ህዋሶች በሚገጣጠሙበት ጊዜ በፔሮቭስኪት ጓንት ሳጥን የተፈጠረው የታሸገ ፣ ንጹህ ፣ የማይነቃነቅ ጋዝ አካባቢ እንደ አቧራ ፣ እርጥበት እና ኦክሲጅን ያሉ ብከላዎች እንዳይገቡ ይከላከላል ፣ ይህም በተለያዩ የፔሮቭስኪት የፀሐይ ሴል ክፍሎች መካከል ጥሩ ግንኙነትን ያረጋግጣል ።
